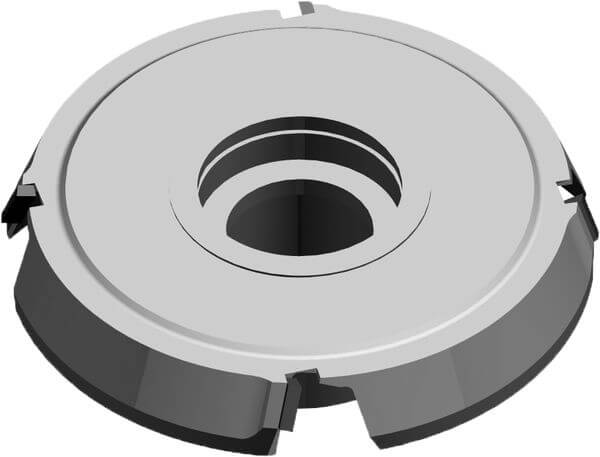

Kanten-Fase-Fräser DP HSK 25R - Homag FF, IMA

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen Homag Aggregate FF, IMA
  • zum Anfasen von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • polierte Spanfläche
  • feinstbearbeitete Freifläche
  • mit Achswinkel

Vorteile

  • beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges
  • optimierte Spanentsorgung durch ins Werkzeug integrierte Spanableitung
  • keine Verschmutzung der Maschine mit Spänen
  • keine Funktionsstörungen durch Späne
  • Verringerung der Absaugleistung
  • geräuscharm

Hinweise

  • Basismaße a und D1 konstant
  • Z = 4 für Vorschub 20 - 30 m/min
  • Z = 6 für Vorschub 30 - 45 m/min
  • Maschinen müssen mit i-System ausgerüstet sein
  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

Fase∡
[°]
Ø D
[mm]
Ø D1
[mm]
a
[mm]
b
[mm]
Ø d
[mm]
Z L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

20 73 70 19.5 22.2 HSK 25R 4 L 180578
|
20 73 70 19.5 22.2 HSK 25R 4 R 180579
|
45 78.7 70 19.5 22.2 HSK 25R 4 L 180580
|
45 78.7 70 19.5 22.2 HSK 25R 4 R 180581
|
20 73 70 19.5 22.2 HSK 25R 6 L 180582
|
20 73 70 19.5 22.2 HSK 25R 6 R 180583
|
45 78.7 70 19.5 22.2 HSK 25R 6 L 180584
|
45 78.7 70 19.5 22.2 HSK 25R 6 R 180585
|
