Kanten-Abrund- / Fase-Fräser HW einteilig - IMA (BIMA)
Produkt

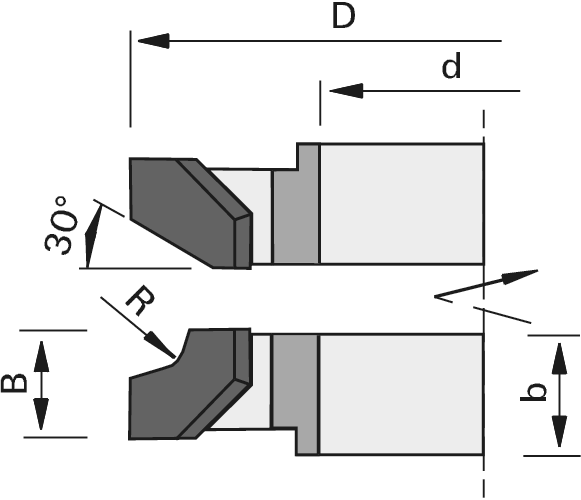

Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen IMA Modell BIMA mit Verleimteil / Bündigfräsaggregat 6135
- zum Bündigfräsen und Abrunden oder Anfasen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- Ausführung einteilig
- n max = 18.000 min-1
Vorteile
Hinweise
- Drehrichtung nach VDMA 8849
|
Fase∡
[°] |
R
[mm] |
Ø D
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
nmax
[min-1] |
L/R | Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 1,0 | 65 | 10 | 10.7 | 30 | 6 | 18’000 | L | IMA (BIMA) | 192419 | |||
| 1,0 | 65 | 10 | 10.7 | 30 | 6 | 18’000 | R | IMA (BIMA) | 192418 | |||
| 1,3 | 65 | 10 | 10.7 | 30 | 6 | 18’000 | L | IMA (BIMA) | 192573 | |||
| 1,3 | 65 | 10 | 10.7 | 30 | 6 | 18’000 | R | IMA (BIMA) | 192574 | |||
| 1,5 | 65 | 10 | 10.7 | 30 | 6 | 18’000 | L | IMA (BIMA) | 184351 | |||
| 1,5 | 65 | 10 | 10.7 | 30 | 6 | 18’000 | R | IMA (BIMA) | 184352 | |||
| 2,0 | 65 | 10 | 10.7 | 30 | 6 | 18’000 | L | IMA (BIMA) | 184353 | |||
| 2,0 | 65 | 10 | 10.7 | 30 | 6 | 18’000 | R | IMA (BIMA) | 184354 | |||
| 2,5 | 65 | 10 | 10.7 | 30 | 6 | 18’000 | L | IMA (BIMA) | 192575 | |||
| 2,5 | 65 | 10 | 10.7 | 30 | 6 | 18’000 | R | IMA (BIMA) | 192576 | |||
| 3,0 | 65 | 10 | 10.7 | 30 | 6 | 18’000 | L | IMA (BIMA) | 184355 | |||
| 3,0 | 65 | 10 | 10.7 | 30 | 6 | 18’000 | R | IMA (BIMA) | 184356 | |||
| 2 | 65 | 10 | 10.7 | 30 | 6 | 18’000 | L | IMA (BIMA) | 192577 | |||
| 2 | 65 | 10 | 10.7 | 30 | 6 | 18’000 | R | IMA (BIMA) | 192578 | |||
| 15 | 65 | 10 | 10.7 | 30 | 6 | 18’000 | L | IMA (BIMA) | 192579 | |||
| 15 | 65 | 10 | 10.7 | 30 | 6 | 18’000 | R | IMA (BIMA) | 192580 | |||
| 30 | 65 | 10 | 10.7 | 30 | 6 | 18’000 | L | IMA (BIMA) | 184357 | |||
| 30 | 65 | 10 | 10.7 | 30 | 6 | 18’000 | R | IMA (BIMA) | 184358 | |||
| 45 | 65 | 10 | 10.7 | 30 | 6 | 18’000 | L | IMA (BIMA) | 192581 | |||
| 45 | 65 | 10 | 10.7 | 30 | 6 | 18’000 | R | IMA (BIMA) | 192582 | |||
