DIAMAX-Kanten-Füge-Fräser CM DP - SCM-Stefani

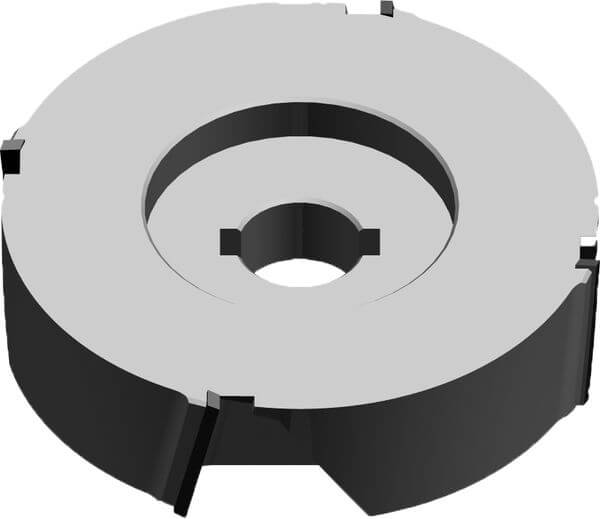

Produkt

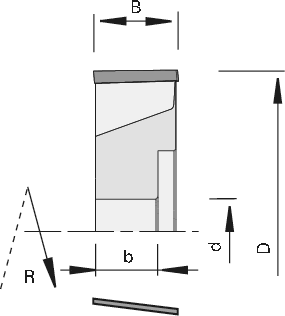

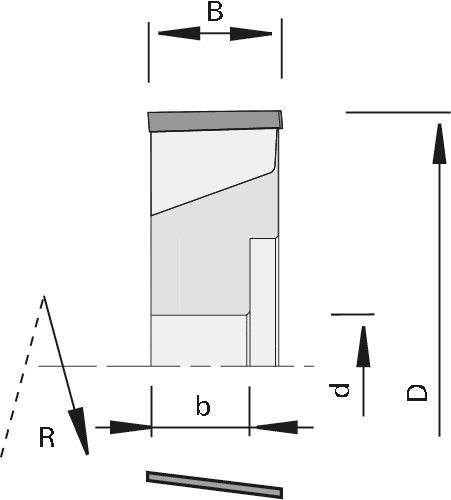

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen SCM-Stefani mit ED-System
  • zum Fügen und Bündigfräsen von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • mit Achswinkel
  • n max = 24.000 min-1

Vorteile

  • optimierte Spanentsorgung durch ChipMeister Version
  • keine Verschmutzung der Maschine mit Spänen
  • keine Funktionsstörungen durch Späne
  • Verringerung der Absaugleistung
  • geräuscharm

Hinweise

  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z DKN
[mm]
Achs∡
[°]
nmax
[min-1]
L/R Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

70 10 14.5 16 4 5x2,3 12 24’000 L SCM-Stefani-RSK 182979
|
70 10 14.5 16 4 5x2,3 12 24’000 R SCM-Stefani-RSK 182980
|
70 20 14.5 16 4 5x2,3 12 24’000 L SCM-Stefani-RSK 182977
|
70 20 14.5 16 4 5x2,3 12 24’000 R SCM-Stefani-RSK 182978
|
75 20 10.5 16 4 5x2,3 12 24’000 L SCM-Stefani-RSP 182981
|
75 20 10.5 16 4 5x2,3 12 24’000 R SCM-Stefani-RSP 182982
|
