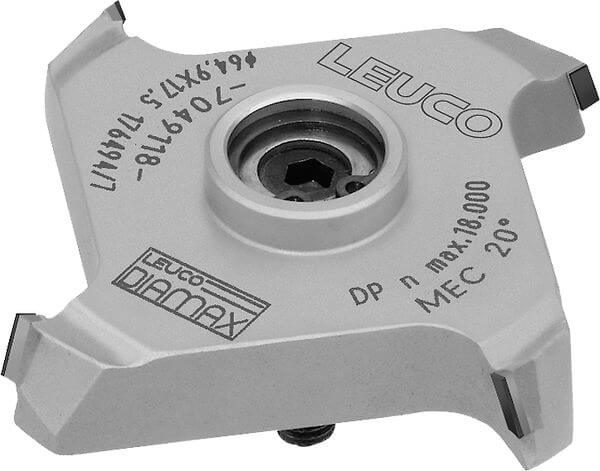

DIAMAX-Kanten-Fase-Fräser DP HSK 32 - Homag

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen Homag / Aggregat FK 01, FK 02, FK 03
  • zum Anfasen von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • polierte Spanfläche
  • feinstbearbeitete Freifläche
  • mit Achswinkel
  • n max = 18.000 min-1

Vorteile

  • beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges

Hinweise

  • Basismaße a und D1 konstant
  • Drehrichtung nach DIN-EN 50144

Tabellen- und Bildlegende...

Fase∡
[°]
Ø D
[mm]
Ø D1
[mm]
a
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z nmax
[min-1]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

30 65.9 62 11.5 6,0 17.5 HSK 32 4 18’000 R 177406
|
30 65.9 62 11.5 6,0 17.5 HSK 32 4 18’000 L 177407
|
45 71.5 62 11.5 6,0 17.5 HSK 32 4 18’000 R 177408
|
45 71.5 62 11.5 6,0 17.5 HSK 32 4 18’000 L 177409
|
20 64.9 62 11.5 6,0 17.5 HSK 32 4 18’000 L 176494
|
20 64.9 62 11.5 6,0 17.5 HSK 32 4 18’000 R 176493
|
