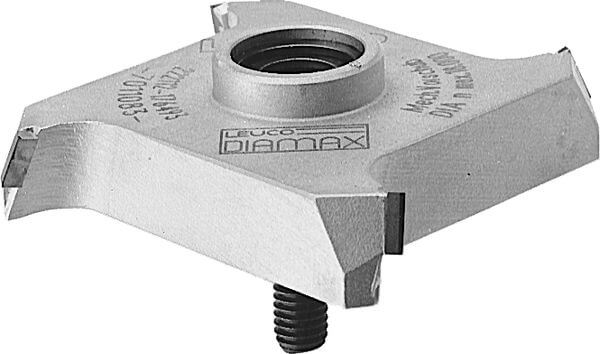

177649 - DIAMAX-Kanten-Fase-Fräser DP HSK 25R - Homag, IMA
Produkt

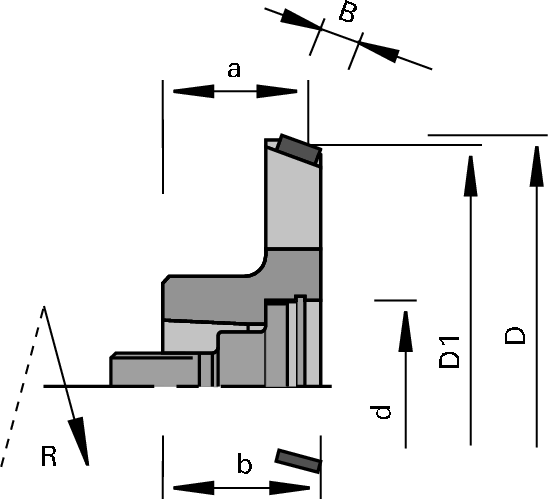

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen Homag Aggregate FF, IMA
- zum Bündigfräsen und Anfasen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- polierte Spanfläche
- feinstbearbeitete Freifläche
- mit Achswinkel
- n max = 24.000 min-1
Vorteile
- beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach DIN-EN 50144
| Merkmal | Wert | |
|---|---|---|
| Fase∡ = Fasewinkel | 20 [°] | |
| Ø D = Flugkreisdurchmesser | 73 [mm] | |
| Ø D1 = Basis Flugkreisdurchmesser | 70 [mm] | |
| a = Abstand zur Maschine | 21.5 [mm] | |
| B = Schnittbreite | 6,0 [mm] | |
| b = Nabenbreite | 23 [mm] | |
| Ø d = Bohrungsdurchmesser | HSK 25R [mm] | |
| Z = Zähnezahl | 4 | |
| nmax = maximale Drehzahl | 24’000 [min-1] | |
| L/R = Schneidrichtung | L | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
