Profil-Messerköpfe HS - Powerlock mit Weinig HSK
Artikel
Beschreibung
Maschine / Anwendung
- Kehlmaschinen "Weinig Powermat"
- zum Profilieren von Massivhölzern
Ausführung
- Spanwinkel 20 Grad (Sonder 12 Grad)
- n max = 12.000 min-1
Vorteile

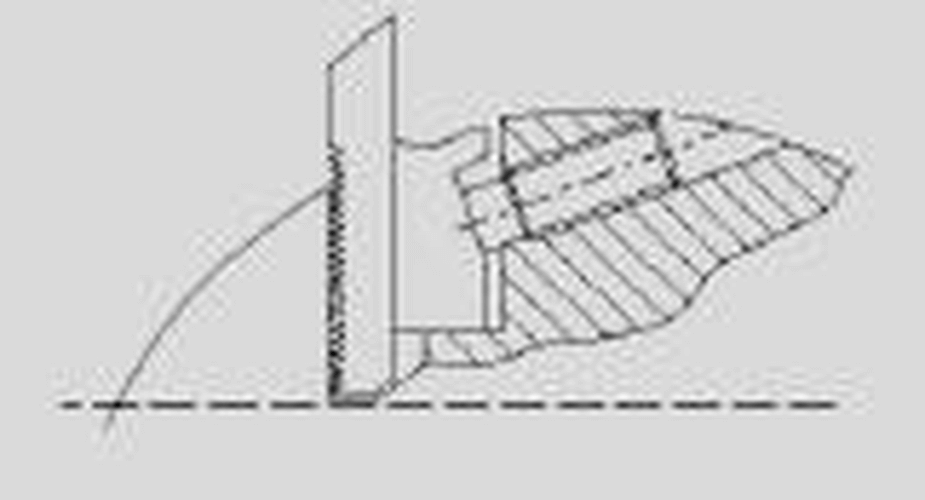

- formschlüssige Messerspannung durch hochgenaue Verzahnung 60 Grad, Teilung 1,6 mm
- höchste Profilgenauigkeit und Oberflächenqualität durch Schärfen der Messer im Messerkopf
Hinweise
- Messer nachstellbar
- Möglichkeit des seitlichen Anschlags im Kopf
- Kontrolle der Verstellung durch Sichtlöcher

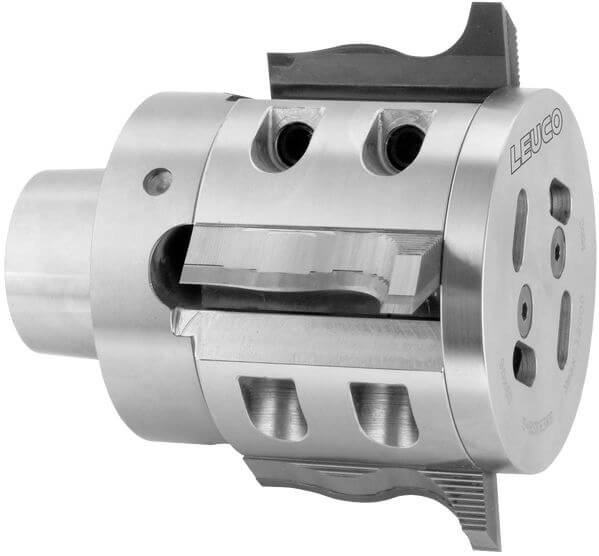

- Bild zeigt Drehrichtung rechts (nach DIN rechts)
- für alle rückenverzahnte Blanketts mit S = 5, 8, 10 mm
- Lieferumfang: Messerkopf mit Druckleiste; Blanketts siehe Kapitel Wendeplatten, Messer, Wechselplatten
Ø D
[mm] |
B
[mm] |
Ø d
[mm] |
Z |
Span∡
[°] |
nmax
[min-1] |
L/R | Ident-No. | Vergl. | Anfr. | |
---|---|---|---|---|---|---|---|---|---|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
90 | 60 | Weinig-HSK | 2 | 20 | 12’000 | L | 181766 | ||
90 | 80 | Weinig-HSK | 2 | 20 | 12’000 | L | 181767 | ||
90 | 100 | Weinig-HSK | 2 | 20 | 12’000 | L | 181768 | ||
90 | 130 | Weinig-HSK | 2 | 20 | 12’000 | L | 181769 | ||
90 | 150 | Weinig-HSK | 2 | 20 | 12’000 | L | 181770 | ||
90 | 170 | Weinig-HSK | 2 | 20 | 12’000 | L | 181771 | ||
90 | 210 | Weinig-HSK | 2 | 20 | 12’000 | L | 181773 | ||
90 | 240 | Weinig-HSK | 2 | 20 | 12’000 | L | 181774 | ||
90 | 60 | Weinig-HSK | 2 | 20 | 12’000 | R | 181775 | ||
90 | 80 | Weinig-HSK | 2 | 20 | 12’000 | R | 181776 | ||
90 | 100 | Weinig-HSK | 2 | 20 | 12’000 | R | 181777 | ||
90 | 130 | Weinig-HSK | 2 | 20 | 12’000 | R | 181778 | ||
90 | 150 | Weinig-HSK | 2 | 20 | 12’000 | R | 181779 | ||
90 | 170 | Weinig-HSK | 2 | 20 | 12’000 | R | 181780 | ||
90 | 190 | Weinig-HSK | 2 | 20 | 12’000 | R | 181781 | ||
90 | 210 | Weinig-HSK | 2 | 20 | 12’000 | R | 181782 | ||
90 | 240 | Weinig-HSK | 2 | 20 | 12’000 | R | 181783 | ||
90 | 60 | Weinig-HSK | 4 | 20 | 12’000 | L | 181784 | ||
90 | 80 | Weinig-HSK | 4 | 20 | 12’000 | L | 181785 | ||
90 | 100 | Weinig-HSK | 4 | 20 | 12’000 | L | 181786 | ||
90 | 130 | Weinig-HSK | 4 | 20 | 12’000 | L | 181787 | ||
90 | 150 | Weinig-HSK | 4 | 20 | 12’000 | L | 181788 | ||
90 | 170 | Weinig-HSK | 4 | 20 | 12’000 | L | 181789 | ||
90 | 190 | Weinig-HSK | 4 | 20 | 12’000 | L | 181790 | ||
90 | 210 | Weinig-HSK | 4 | 20 | 12’000 | L | 181791 | ||
90 | 240 | Weinig-HSK | 4 | 20 | 12’000 | L | 181792 | ||
90 | 80 | Weinig-HSK | 4 | 20 | 12’000 | R | 181794 | ||
90 | 100 | Weinig-HSK | 4 | 20 | 12’000 | R | 181795 | ||
90 | 130 | Weinig-HSK | 4 | 20 | 12’000 | R | 181796 | ||
90 | 150 | Weinig-HSK | 4 | 20 | 12’000 | R | 181797 | ||
90 | 170 | Weinig-HSK | 4 | 20 | 12’000 | R | 181798 | ||
90 | 190 | Weinig-HSK | 4 | 20 | 12’000 | R | 181799 | ||
90 | 210 | Weinig-HSK | 4 | 20 | 12’000 | R | 181800 | ||
90 | 40 | Weinig-HSK | 2 | 20 | 12’000 | L | 182312 | ||
90 | 190 | Weinig-HSK | 2 | 20 | 12’000 | L | 182313 | ||
90 | 40 | Weinig-HSK | 2 | 20 | 12’000 | R | 182314 | ||
90 | 40 | Weinig-HSK | 4 | 20 | 12’000 | L | 182315 | ||
90 | 40 | Weinig-HSK | 4 | 20 | 12’000 | R | 182316 | ||
90 | 60 | Weinig-HSK | 4 | 20 | 12’000 | R | 182317 | ||
90 | 240 | Weinig-HSK | 4 | 20 | 12’000 | R | 182318 |
