181206 - Fase-Messerköpfe HW

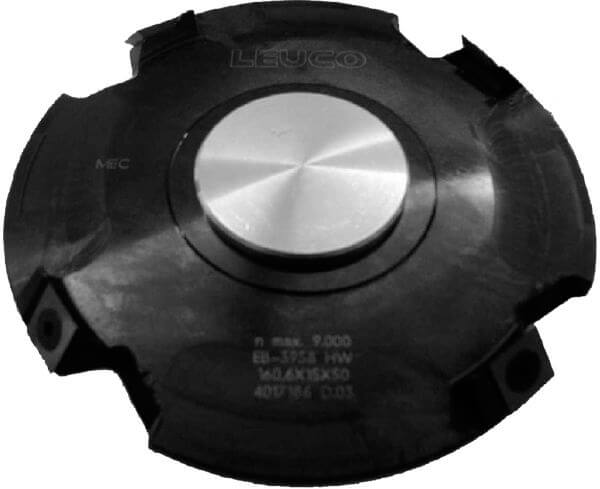

Produkt

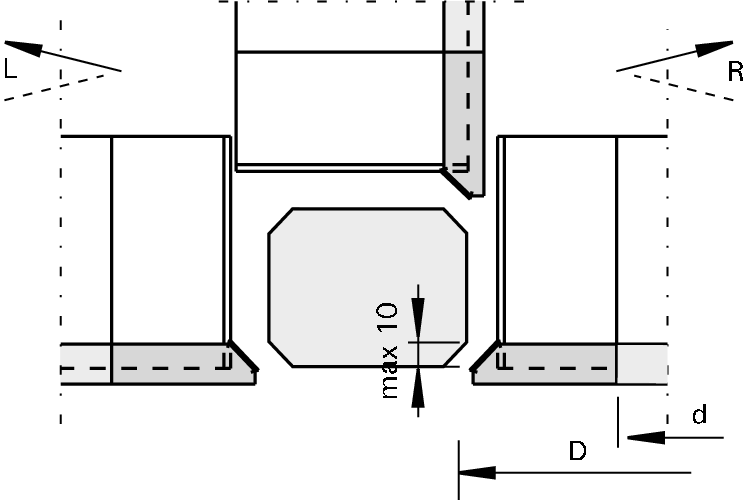

Zeichnung
- Hartmetall [HW]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Kehlmaschinen
- zum Anfasen von Massivhölzern
Ausführung
- n max = 9.000 min-1
Vorteile
- Hobeln und gleichzeitiges Anfasen von verschiedenen Holzquerschnitten ohne Werkzeugveränderungen durch Kombination mit Hobelmesserköpfen auf vertikaler und horizontaler Spindel
Hinweise
- Empfehlung: 4. Fase mit der Universalspindel herstellen
- Drehrichtung nach VDMA 8849
| Merkmal | Wert | |
|---|---|---|
| Fase∡ = Fasewinkel | 10x45 [°] | |
| Ø D = Flugkreisdurchmesser | 145.6 [mm] | |
| B = Schnittbreite | 15 [mm] | |
| Ø d = Bohrungsdurchmesser | 40 [mm] | |
| Ø dmax = maximaler Bohrungsdurchmesser | 50 [mm] | |
| Z = Zähnezahl | 4 | |
| nmax = maximale Drehzahl | 9’000 [min-1] | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
| Bemerkung | für Ø 125 | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
Wendeplatten
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
|
Wendeplatten HW mit 4 Schneidkanten und Senkung | 15x15x2,5N | 181243 | ||
|
ab Lager lieferbar |
|||||
