Auswahl nach Werkzeugtyp


182440 - Plan- und Falz-Messerköpfe HW - montiert auf Dorn

Produkt

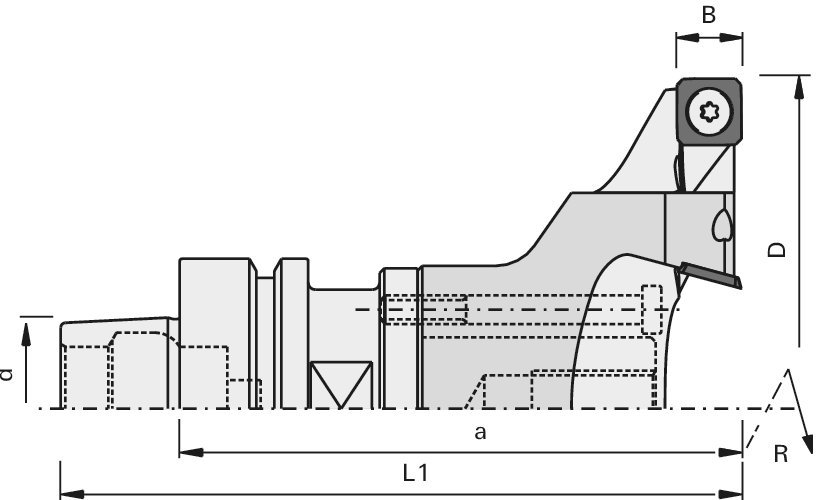

Zeichnung

  • Hartmetall [HW]
  • MEC

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • zum Planfräsen und Fälzen von Holzwerkstoffen

Ausführung

  • montiert auf Aufnahme-Dorn HSK 63 F

Vorteile

  • hohe Zerspanleistung beim Abrichten der Arbeitsplatten, z.B. beim Nesting-Verfahren
  • glatte und ebene Oberfläche durch spezielle Schneidengeometrie

Hinweise

  • Drehrichtung nach DIN-EN 50144
Merkmal Wert
Ø D = Flugkreisdurchmesser 150 [mm]
a = Abstand zur Maschine 113 [mm]
B = Schnittbreite 14 [mm]
b = Nabenbreite 51.9 [mm]
L1 = Gesamtlänge 138 [mm]
Ø d = Bohrungsdurchmesser HSK 63F [mm]
Z = Zähnezahl 4
DKN = Doppelkeilnut 8x3,3 [mm]
NL = Nebenlöcher 6/7/48
nmax = maximale Drehzahl 10’100 [min-1]
L/R = Schneidrichtung R
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Wendeplatten

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Profil-Wendeplatten HW mit 4 Schneidkanten und Fase - Ledinek Rotoles 14x14x2,0 RR 180932
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Ersatzteile / Zubehör

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Schraubendreher mit Quergriff für Innentorx T20x100 166092
|
Senkkopfschrauben - mit Innentorx M5x6 T20 D=Ø9,3 176199
|
Aufnahmedorne mit HSK-Schaft Ø30x50xHSK 63F 183748
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
