p-System Füge-Fräser CM DP - MAN

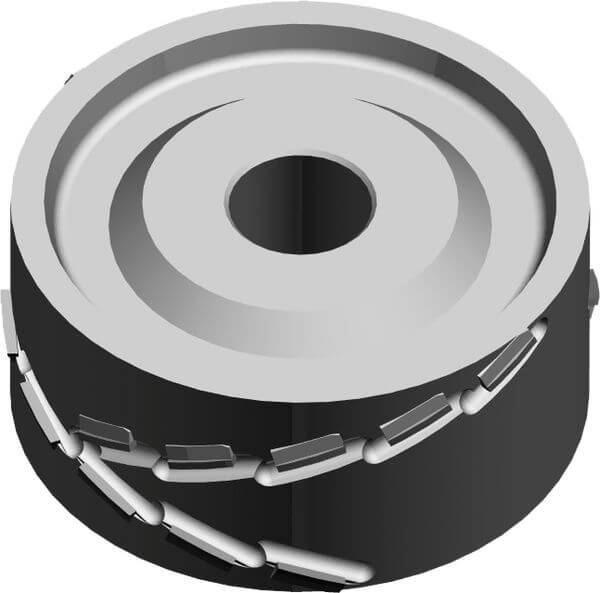

Produkt

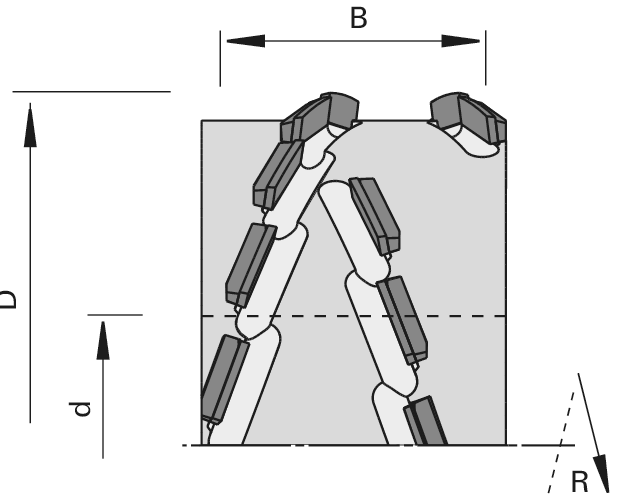

Zeichnung

  • Polykristalliner Diamant [DP]
  • MAN

Artikel

Beschreibung

Maschine / Anwendung

  • Tischfräsmaschine
  • zum ausrissfreien Hochleistungs-Fügen von Massivhölzern (astfrei) längs und quer zur Faser
  • zum Hochleistungs-Fügen und Formatieren von melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen und lackierten Oberflächen
  • Finishqualität auch bei faserhaltigen Materialien wie stoffbeschichteten Platten, Linoleum mit Jutefasern, Kork, etc.

Ausführung

  • symmetrische Ausführung
  • nicht ballig
  • extrem ziehender Schnitt
  • Nachschärfzone 1,5 mm

Vorteile

  • maximale Schnittqualität und Standweg
  • große Schnitttiefen möglich

Hinweise

  • Einsatz im Gegenlauf
  • empfohlener Vorschub pro Zahn: Holzwerkstoffe 0,8 mm, Massivholz 0,4 mm
  • auf Anfrage auch in balliger Ausführung möglich
  • Drehrichtung nach DIN-EN 50144

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z Achs∡
[°]
nmin-nmax
[min-1]
Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

125 28,2 35.2 30 2+2 70 6100-10500 symmetrisch 184332
|
125 47,8 54.8 30 2+2 70 6100-10500 symmetrisch 184333
|
125 28,2 35.2 30 3+3 70 6100-10500 symmetrisch 184329
|
125 47,8 54.8 30 3+3 70 6100-10500 symmetrisch 184330
|
