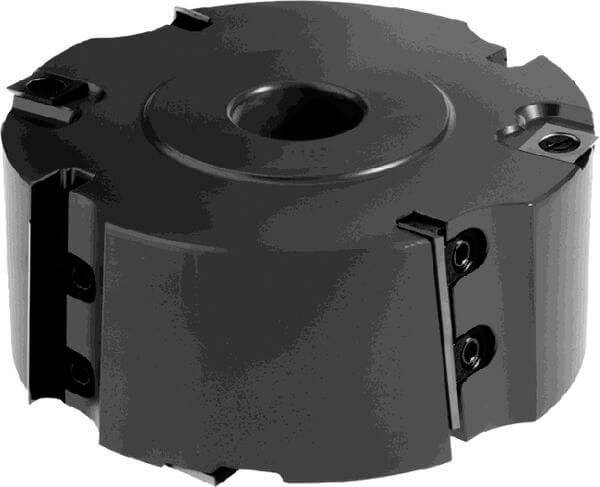

179180 - Füge- und Falz-Messerköpfe HW mit Achswinkel
Produkt
Zeichnung
-
- Hartmetall [HW]
- MAN
Technische Daten
Beschreibung
Maschine / Anwendung
- Tischfräsmaschinen
- zum ausrissfreien Fügen und Fälzen in Massivhölzern und Holzwerkstoffen
Ausführung
- mit Achswinkel
- Schneidstoff: HW HL Board 05
- Grundkörper aus hochwertiger Leichtmetall-Legierung
Vorteile
- optimale Schnittqualität
- plane Oberfläche
Hinweise
- Einsatz im Gegenlauf
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 140 [mm] | |
| B = Schnittbreite | 60 [mm] | |
| Ø d = Bohrungsdurchmesser | 30 [mm] | |
| Z = Zähnezahl | 4+4 | |
| Tmax = maximale Profiltiefe | 34 [mm] | |
| nmin-nmax = Drehzahlbereich | 5400-9400 [min-1] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
Wendeplatten
Ersatzteile / Zubehör
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
| Druckleisten | 48x11x6 | 180346 | |||
| Spannstücke | 12x8,5/M8L | 180357 | |||
| Spanngewindestifte | M8x26 SW4 | 180340 | |||
|
Senkkopfschrauben - mit Innentorx | M5x10,8 T15 D=Ø9,4 | 180840 | ||
|
Schraubendreher mit Quergriff für Innensechskant | SW4x100 | 166091 | ||
|
Schraubendreher mit Vierkantgriff für Innentorx | T15x80 | 171188 | ||
|
ab Lager lieferbar |
|||||
