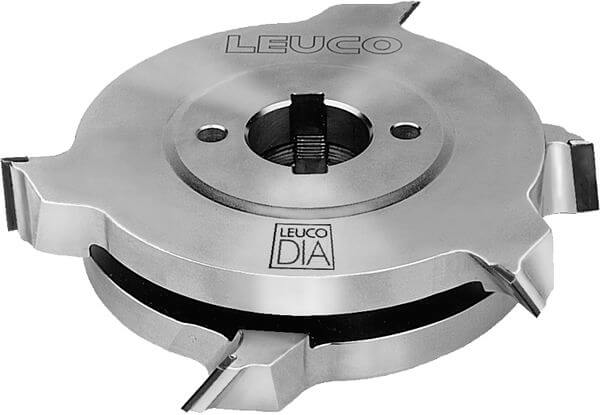

Füge-Fräser DP

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Doppelendprofiler
  • Kantenbearbeitungsanlagen
  • zum ausrissfreien Fügen von melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen

Ausführung

  • Nachschärfzone 3,5 mm
  • Achswinkel pfeilverzahnt
  • Ø 150 mm: n max = 12.000 min-1 / Ø 200 mm: n max = 9.000 min-1
  • zweiteilig mit Distanzringen

Vorteile

  • Werkzeug ist dreimal verstellbar = vier Einzelstandwege pro Schärfintervall

Hinweise

  • die angegebenen Vorschubwerte finden Anwendung bei Ø 150 mm: n = 9.000 min-1 / Ø 200 mm: n = 6.000 min-1
  • Drehrichtung nach DIN-EN 50144

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z DKN
[mm]
nmax
[min-1]
empfohlener Vorschub
[m/min]
Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

150 22-28 32 30 3+3 8x3 12’000 23 178798
|
200 22-28 32 35 4+4 10x4 9’000 20 178801
|
200 22-28 32 35 5+5 10x4 9’000 25 179073
|
