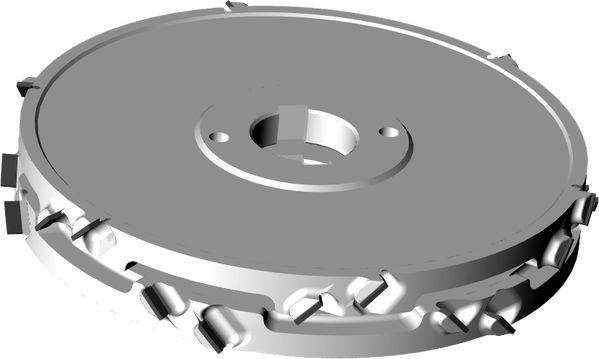

185079 - Füge-Fräser CM DP - zweiteilig

Produkt

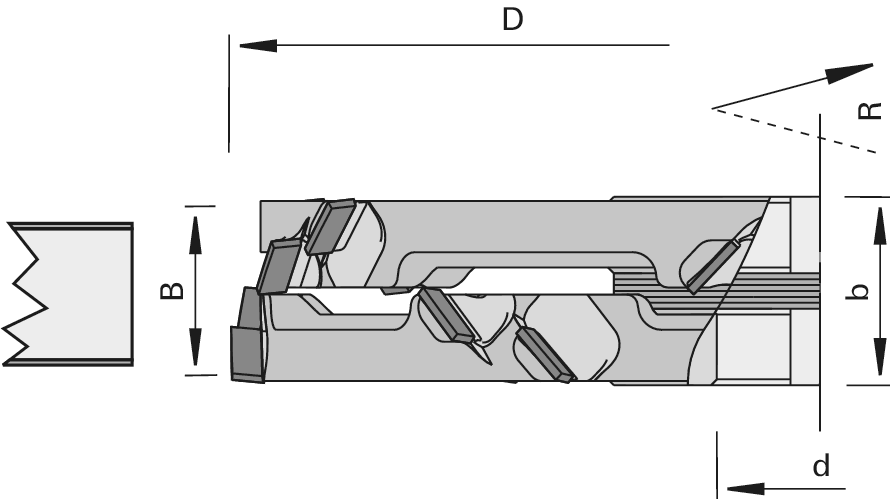

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Doppelendprofiler
  • Kantenanleimmaschinen
  • zum ausrissfreien Fügen von melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen

Ausführung

  • symmetrische Ausführung
  • zweiteilig verstellbar über Distanzringe
  • großer Achswinkel pfeilverzahnt
  • Nachschärfzone 4 mm

Vorteile

  • Werkzeug ist dreimal verstellbar = vier Einzelstandwege pro Schärfintervall
  • optimierte Spanentsorgung durch ChipMeister Version
  • keine Verschmutzung der Maschine mit Spänen
  • keine Funktionsstörungen durch Späne
  • Verringerung der Absaugleistung
  • optimale Verleimung der Kanten
  • beste Schnittqualität auch bei loser Mittellage
  • geeignet für Laser-Bekantung

Hinweise

  • Drehrichtung nach DIN-EN 50144
Merkmal Wert
Ø D = Flugkreisdurchmesser 200 [mm]
B = Schnittbreite 22-28 [mm]
b = Nabenbreite 32 [mm]
Ø d = Bohrungsdurchmesser 35 [mm]
Z = Zähnezahl 6+6
DKN = Doppelkeilnut 10x3,3 [mm]
nmax = maximale Drehzahl 9’000 [min-1]
L = Lieferstatus
Bemerkung symmetrisch

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
