Füge-Fräser CM DP - einteilig

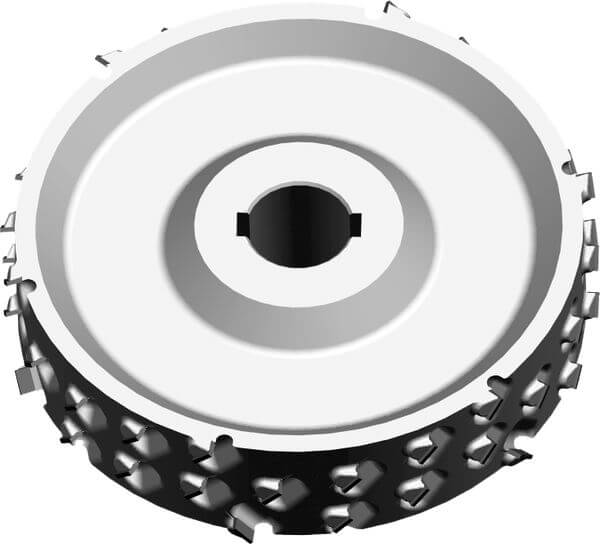

Produkt

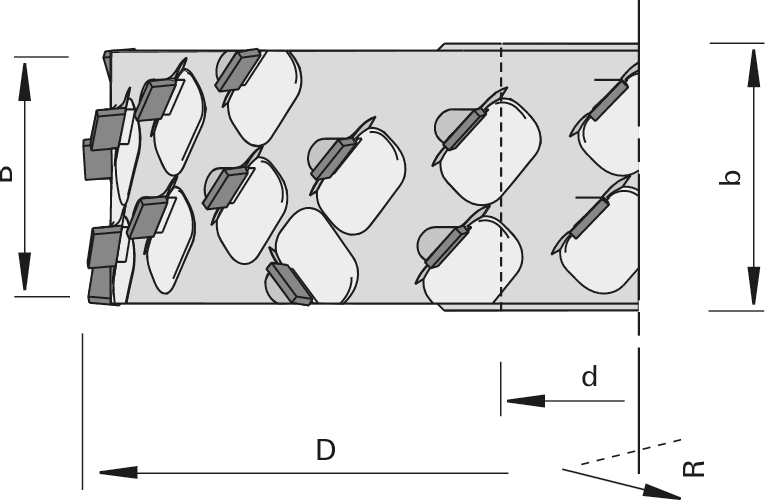

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Doppelendprofiler
  • Kantenanleimmaschinen
  • teilweise zum Einsatz auf Schutzfräsaggregaten Homag KD11
  • zum ausrissfreien Fügen von melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen

Ausführung

  • asymmetrische Ausführung
  • Achswinkel 43°
  • Nachschärfzone 4 mm

Vorteile

  • optimierte Spanentsorgung durch ChipMeister Version
  • keine Verschmutzung der Maschine mit Spänen
  • keine Funktionsstörungen durch Späne
  • Verringerung der Absaugleistung
  • optimale Verleimung der Kanten
  • beste Schnittqualität auch bei loser Mittellage
  • geeignet für Laser-Bekantung
  • geräusch- und strömungsoptimiert

Hinweise

  • Drehrichtung nach DIN-EN 50144

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z DKN
[mm]
Achs∡
[°]
nmax
[min-1]
L/R Maschine/Type Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

180 43 48 35 5+5 10x3,3 10’300 L asymmetrisch 185065
|
180 43 48 35 5+5 10x3,3 10’300 R asymmetrisch 185066
|
180 64,2 60 35 5+5 10x3,3 10’300 L asymmetrisch 185067
|
180 64,2 60 35 5+5 10x3,3 10’300 R asymmetrisch 185068
|
180 32,4 37 35 6+6 10x3,3 10’300 L asymmetrisch 185131
|
180 32,4 37 35 6+6 10x3,3 10’300 R asymmetrisch 185130
|
180 32,4 54 35 6+6 10x3,3 43 10’300 R Homag KD11 asymmetrisch 80456241
|
180 32,4 54 35 6+6 10x3,3 43 10’300 L Homag KD11 asymmetrisch 80456242
|
180 43 54 35 6+6 10x3,3 43 10’300 R Homag KD11 asymmetrisch 80456243
|
180 43 54 35 6+6 10x3,3 43 10’300 L Homag KD11 asymmetrisch 80456244
|
180 64,2 54 35 6+6 10x3,3 43 10’300 R Homag KD11 asymmetrisch 80456245
|
180 64,2 54 35 6+6 10x3,3 43 10’300 L Homag KD11 asymmetrisch 80456246
|
180 32,4 54 35 7+7 10x3,3 43 10’300 R Homag KD11 asymmetrisch 80456247
|
180 32,4 54 35 7+7 10x3,3 43 10’300 L Homag KD11 asymmetrisch 80456248
|
180 43 48 35 7+7 10x3,3 10’300 L asymmetrisch 185047
|
180 43 48 35 7+7 10x3,3 10’300 R asymmetrisch 185048
|
180 43 54 35 7+7 10x3,3 43 10’300 R Homag KD11 asymmetrisch 80456249
|
180 43 54 35 7+7 10x3,3 43 10’300 L Homag KD11 asymmetrisch 80456250
|
180 64,2 54 35 7+7 10x3,3 43 10’300 R Homag KD11 asymmetrisch 80456251
|
180 64,2 54 35 7+7 10x3,3 43 10’300 L Homag KD11 asymmetrisch 80456252
|
180 64,2 60 35 7+7 10x3,3 10’300 L asymmetrisch 185049
|
180 64,2 60 35 7+7 10x3,3 10’300 R asymmetrisch 185050
|
200 32,4 37 35 6+6 10x3,3 9’000 L asymmetrisch 185133
|
200 32,4 37 35 6+6 10x3,3 9’000 R asymmetrisch 185132
|
200 43 48 35 6+6 10x3,3 9’000 L asymmetrisch 185069
|
200 43 48 35 6+6 10x3,3 9’000 R asymmetrisch 185070
|
200 43 48 35 8+8 10x3,3 9’000 L asymmetrisch 185053
|
200 43 48 35 8+8 10x3,3 9’000 R asymmetrisch 185054
|
