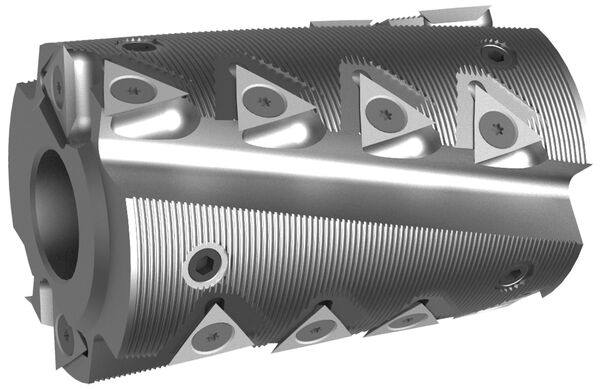

Füge- / Falz-Messerköpfe HW - t3-System - MAN

Produkt

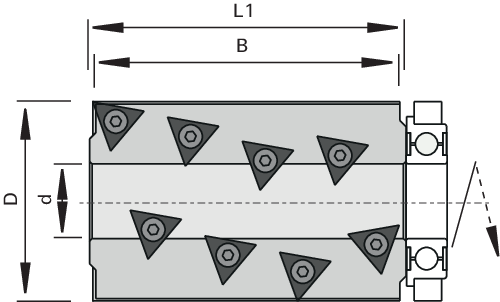

Zeichnung

  • Hartmetall [HW]
  • MAN

Artikel

Beschreibung

Maschine / Anwendung

  • Tischmaschinen
  • zum Absatz- und ausrissfreien Fügen und Fälzen von Massivhölzern und Holzwerkstoffen

Ausführung

  • bombierte Triangel-Wendeplatten mit von unten nach oben und von oben nach unten ziehende Schneiden
  • Grundkörper aus Stahl

Vorteile

  • absolut ausrissfreies Fügen und Fälzen
  • durch die bombierten Wendeplatten ergeben sich keine Absätze auf der bearbeiteten Oberfläche
  • ausgezeichnete Kanten- und Oberflächenqualität
  • sehr hohe Zerspanleistung
  • bombierte Triangel-Wendeplatten 3 Standzeiten

Hinweise

  • Wendeplatte 9209773 Vorschneiden ohne Überstand, geeignet zum Fügen ohne Rille
  • Montage Wendeplatte bei 2,8 Nm
  • Drehmomentschlüssel empfohlen!
  • * netto Preis

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
L1
[mm]
Ø d
[mm]
Z nmin-nmax
[min-1]
Anzahl der Schneidlinge
[St.]
Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

80 81,7 85.8 30 2+2 9500-16000 12 9260429
|
80 121,9 126 30 2+2 9500-16000 18 9260428
|
