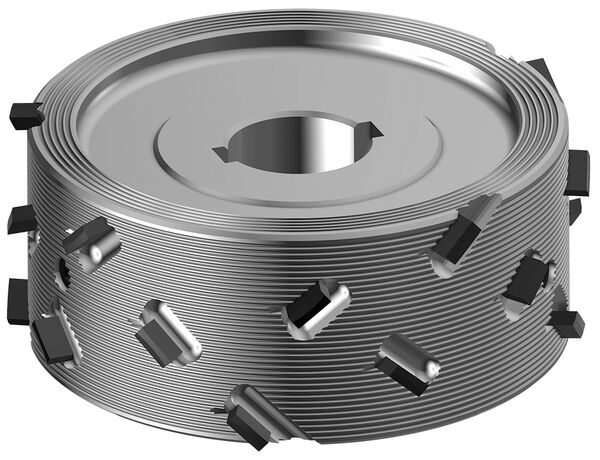

DIAREX airFace Füge-Fräser DP - Fibonacci
Produkt

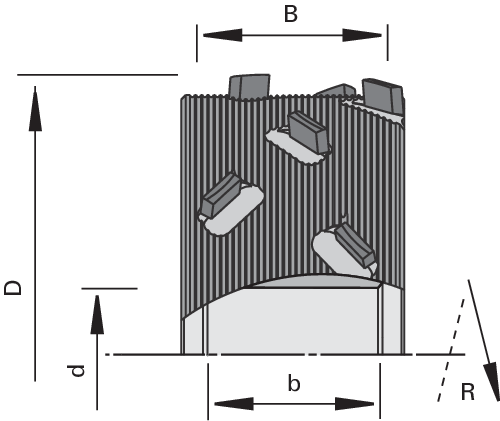

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Durchlaufanlagen
- Kantenanleimmaschinen
- zum sehr geräuscharmen und ausrissfreien Fügen von Massivholz- und Holzwerkstoffplatten mit und ohne Beschichtung mit besonderem Fokus auf Geräuschreduzierung und Qualitätsanspruch
Ausführung
- Patentierte Schneidenanordnung nach dem Fibonacci Prinzip
- Stahl Grundkörper mit airFace Oberfläche
- integrierte Wuchtschrauben
- verstärkte DP-Schneiden
- verringertes Spanraumvolumen
- Achswinkel 48°
- Nachschärfzone 3 mm
Vorteile
- einzigartige optimale Schneidenanordnung ohne Überschnitte
- geräuschreduziert um weitere -2 dB(A) durch airFace Design und verringertes Spanraumvolumen gegenüber der LowNoise Version
- erhöhte Standwegleistung im Vergleich zu Standard Füge-Fräsern
- optimale Schnittqualität durch sehr großen Achswinkel
- geeignet für Nullfugen Technologie
- Eignung für anspruchsvolle, abrasive Plattenmaterialien
- Bearbeitug von 8 mm Platten ohne Verstellung möglich
Hinweise
- Möglichkeit zur Regeneration
- Drehrichtung nach VDMA 8849
|
Ø D
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
nmax
[min-1] |
L/R | Maschine/Type | Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 125 | 62,4 | 40 | 30 | 3+3 | 8x3,3 | 15’000 | N | Homag | symmetrisch | 187863 | ||
| 125 | 43,7 | 40 | 30 | 3+3 | 8x3,3 | 15’000 | N | Homag | quasisymmetrisch | 187864 | ||
| 100 | 43,7 | 40.6 | 30 | 3+3 | 8x3,3 | 18’000 | L | Brandt | asymmetrisch | 187865 | ||
| 100 | 43,7 | 40.6 | 30 | 3+3 | 8x3,3 | 18’000 | R | Brandt | asymmetrisch | 187868 | ||
| 125 | 62,4 | 54 | 30 | 3+3 | 8x3,3 | 15’000 | L | Homag | asymmetrisch | 187869 | ||
| 125 | 62,4 | 54 | 30 | 3+3 | 8x3,3 | 15’000 | R | Homag | asymmetrisch | 187870 | ||
| 100 | 62,4 | 40.6 | 30 | 3+3 | 8x3,3 | 18’000 | L | Brandt | asymmetrisch | 187871 | ||
| 100 | 62,4 | 40.6 | 30 | 3+3 | 8x3,3 | 18’000 | R | Brandt | asymmetrisch | 187872 | ||
| 125 | 37,5 | 36.8 | 30 | 3+3 | 8x3,3 | 15’000 | N | Homag | symmetrisch | 187874 | ||
