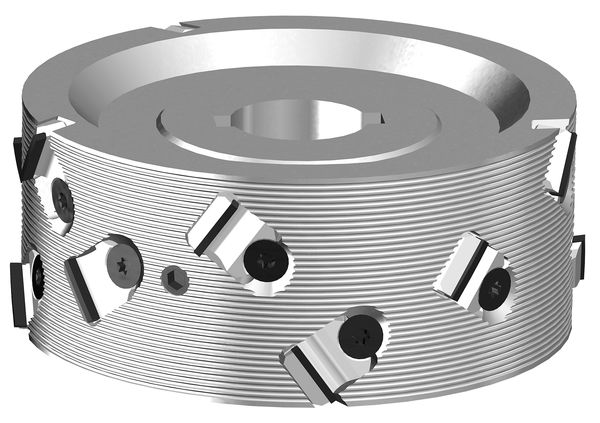

DIAMAX SmartJointer airFace Füge-Messerköpfe DP - Fibonacci

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen
  • zum sehr geräuscharmen Fügen im Wechselfräsen von Massivholz- und Holzwerkstoffplatten mit und ohne Beschichtung mit besonderem Fokus auf Unwucht- und Geräuschreduzierung

Ausführung

  • Patentierte Schneidenanordnung nach dem Fibonacci Prinzip
  • Grundkörper aus Aluminium mit airFace Oberfläche
  • mit austauschbaren DP-Schneidlingen aus Edelstahl
  • DP-Schneidling mit integriertem Edelstahl-Spanraum
  • Achswinkel 35°
  • Nachschärfzone 1,5 mm

Vorteile

  • einzigartige optimale Schneidenanordnung ohne Überschnitte
  • geräuschreduziert bis zu -3 dB(A) zusätzlich über airFace Design
  • reduzierte Leistungsaufnahme durch leichte Aluminium-Ausführung und optimale Schneidenverteilung weniger Spindellagerbelastung durch extrem ruhigen Lauf
  • austauschbare DP-Schneiden inkl. verschleißfestem austauschbarem Spanraum
  • sehr gute Schnittqualität durch großen Achswinkel und optimale Schneidenanordnung
  • Korrosionsschutz am gesamten Werkzeug durch Edelstahl Schneidlinge

Hinweise

  • ACHTUNG! Beim Wechsel der Schneidlinge Bedienungsanleitung beachten
  • DP-Schneidlinge Verpackungseinheit 4 Stück
  • Steckeinsatz Verpackungseinheit 2 Stück
  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z DKN
[mm]
Achs∡
[°]
nmax
[min-1]
Anzahl der Schneidlinge
[St.]
Maschine/Type Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

125 45,7 40 30 3+3 8x3,3 35 10’500 14 Homag symmetrisch 187764
|
