DIAMAX SmartJointer airFace Füge-Messerköpfe DP

Produkt

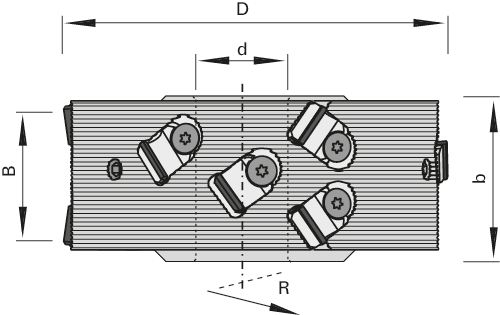

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen
  • zum sehr geräuscharmen Fügen im Wechselfräsen von Massivholz- und Holzwerkstoffplatten mit und ohne Beschichtung mit besonderem Fokus auf Unwucht- und Geräuschreduzierung

Ausführung

  • Grundkörper aus Aluminium mit airFace Oberfläche
  • mit austauschbaren DP-Schneidlingen aus Edelstahl
  • DP-Schneidling mit integriertem Edelstahl-Spanraum
  • Achswinkel 35°
  • Nachschärfzone 1,5 mm

Vorteile

  • geräuschreduziert bis zu -3 dB(A) zusätzlich über airFace Design
  • reduzierte Leistungsaufnahme durch leichte Ausführung mit Aluminium-Grundkörper
  • weniger Spindellagerbelastung durch verringerte Unwucht
  • austauschbare DP-Schneiden inkl. verschleißfestem austauschbarem Spanraum
  • sehr gute Schnittqualität durch großen Achswinkel
  • Korrosionsschutz am gesamten Werkzeug durch Edelstahl Schneidlinge

Hinweise

  • ACHTUNG! Beim Wechsel der Schneidlinge Bedienungsanleitung beachten
  • DP-Schneidlinge Verpackungseinheit 4 Stück
  • Steckeinsatz Verpackungseinheit 2 Stück
  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z DKN
[mm]
Achs∡
[°]
nmax
[min-1]
L/R Anzahl der Schneidlinge
[St.]
Maschine/Type Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

60 43 45 20 2+2 8x3,3 35 21’700 L 8 Lange asymmetrisch 187745
|
60 43 45 20 2+2 8x3,3 35 21’700 R 8 Lange asymmetrisch 187746
|
70 43 61 25 2+2 8x3,3 35 18’700 L 8 EBM asymmetrisch 186037
|
70 43 61 25 2+2 8x3,3 35 18’700 R 8 EBM asymmetrisch 186038
|
70 43 41 30 2+2 8x3,3 35 18’700 L 8 HOLZ-HER 1801/1802 asymmetrisch 187027
|
70 43 41 30 2+2 8x3,3 35 18’700 R 8 HOLZ-HER 1801/1802 asymmetrisch 187028
|
70 64 56 30 2+2 8x3,3 35 18’700 L 12 HOLZ-HER 1801/1802 asymmetrisch 187025
|
70 64 56 30 2+2 8x3,3 35 18’700 R 12 HOLZ-HER 1801/1802 asymmetrisch 187026
|
80 64 63 25 2+2 8x3,3 35 16’400 L 12 Felder/Format 4 asymmetrisch 186040
|
80 64 63 25 2+2 8x3,3 35 16’400 R 12 Felder/Format 4 asymmetrisch 186039
|
80 43 53 30 2+2 8x3,3 35 16’400 N 8 Biesse symmetrisch 186031
|
80 43 53 30 3+3 8x3,3 35 16’400 N 12 Biesse symmetrisch 187267
|
80 64 52 30 3+3 8x3,3 35 16’400 N 18 Biesse symmetrisch 186032
|
85 48 50 30 3+3 8x3,3 35 15’500 L 15 Ott asymmetrisch 186058
|
85 48 50 30 3+3 8x3,3 35 15’500 R 15 Ott asymmetrisch 186057
|
85 63 70 30 3+3 8x3,3 35 15’500 L 18 Ott asymmetrisch 186060
|
85 63 70 30 3+3 8x3,3 35 15’500 R 18 Ott asymmetrisch 186059
|
85 64 49 30 3+3 8x3,3 35 15’500 L 21 Ott asymmetrisch 187762
|
85 64 49 30 3+3 8x3,3 35 15’500 R 21 Ott asymmetrisch 187761
|
100 43 61 30 2+2 8x3,3 35 13’000 L 8 EBM asymmetrisch 186034
|
100 43 61 30 2+2 8x3,3 35 13’000 R 8 EBM asymmetrisch 186033
|
100 64 61 30 2+2 8x3,3 35 13’000 L 12 EBM asymmetrisch 186035
|
100 64 61 30 2+2 8x3,3 35 13’000 R 12 EBM asymmetrisch 186036
|
100 43 40.6 25 2+2 8x3,3 35 13’000 L 8 Brandt 1110F, 1120 FC asymmetrisch 186071
|
100 43 40.6 25 2+2 8x3,3 35 13’000 R 8 Brandt 1110F, 1120 FC asymmetrisch 186072
|
100 64,4 40.6 25 2+2 8x3,3 35 13’000 L 12 Brandt 1110F, 1120 FC asymmetrisch 187703
|
100 64,4 40.6 25 2+2 8x3,3 35 13’000 R 12 Brandt 1110F, 1120 FC asymmetrisch 187702
|
100 43 40.6 30 3+3 8x3,3 35 13’000 L 12 Brandt asymmetrisch 186065
|
100 43 40.6 30 3+3 8x3,3 35 13’000 R 12 Brandt asymmetrisch 186066
|
100 43 25 30 2+2 8x3,3 35 13’000 R 8 Brandt asymmetrisch 187635
|
100 43 25 30 2+2 8x3,3 35 13’000 L 8 Brandt asymmetrisch 187636
|
100 64 25 30 2+2 8x3,3 35 13’000 R 12 Brandt asymmetrisch 187637
|
100 64 25 30 2+2 8x3,3 35 13’000 L 12 Brandt asymmetrisch 187638
|
100 64 40.6 30 3+3 8x3,3 35 13’000 L 18 Brandt asymmetrisch 186073
|
100 64 40.6 30 3+3 8x3,3 35 13’000 R 18 Brandt asymmetrisch 186074
|
100 85 85 30 3+3 8x3,3 35 13’000 L 24 Brandt asymmetrisch 186067
|
100 85 85 30 3+3 8x3,3 35 13’000 R 24 Brandt asymmetrisch 186068
|
100 106 85 30 3+3 8x3,3 35 13’000 L 30 Brandt asymmetrisch 186069
|
100 106 85 30 3+3 8x3,3 35 13’000 R 30 Brandt asymmetrisch 186070
|
100 43 60.6 30 3+3 8x3,3 35 13’000 L 12 SCM asymmetrisch 186063
|
100 43 60.6 30 3+3 8x3,3 35 13’000 R 12 SCM asymmetrisch 186064
|
100 64 60.6 30 3+3 8x3,3 35 13’000 L 18 SCM asymmetrisch 186062
|
100 64 60.6 30 3+3 8x3,3 35 13’000 R 18 SCM asymmetrisch 186061
|
100 64 75 30 3+3 8x3,3 35 13’000 N 18 Biesse symmetrisch 186030
|
100 64 40 30 3+3 8x3,3 35 13’000 L 18 HOLZ-HER 1804 symmetrisch 186045
|
100 64 40 30 3+3 8x3,3 35 13’000 R 18 HOLZ-HER 1804 symmetrisch 186046
|
125 43 40 30 3+3 8x3,3 35 10’500 N 12 Homag symmetrisch 186047
|
125 64 40 30 3+3 8x3,3 35 10’500 N 18 Homag symmetrisch 186048
|
125 32,5 54 30 3+3 8x3,3 35 10’500 L 9 Homag asymmetrisch 186307
|
125 32,5 54 30 3+3 8x3,3 35 10’500 R 9 Homag asymmetrisch 186306
|
125 43,2 54 30 3+3 8x3,3 35 10’500 L 12 Homag asymmetrisch 185971
|
125 43,2 54 30 3+3 8x3,3 35 10’500 R 12 Homag asymmetrisch 185970
|
125 64,4 54 30 3+3 8x3,3 35 10’500 L 18 Homag asymmetrisch 185973
|
125 64,4 54 30 3+3 8x3,3 35 10’500 R 18 Homag asymmetrisch 185972
|
125 43,2 72 30 3+3 8x3,3 35 10’500 L 12 IMA 08.378 asymmetrisch 186051
|
125 43,2 72 30 3+3 8x3,3 35 10’500 R 12 IMA 08.378 asymmetrisch 186052
|
125 64,4 72 30 3+3 8x3,3 35 10’500 L 18 IMA 08.378 asymmetrisch 186049
|
125 64,4 72 30 3+3 8x3,3 35 10’500 R 18 IMA 08.378 asymmetrisch 186050
|
125 45 57 30 3+3 8x3,3 43 10’500 L 15 IMA 08.379 asymmetrisch 186053
|
125 45 57 30 3+3 8x3,3 43 10’500 R 15 IMA 08.379 asymmetrisch 186054
|
125 63 57 30 3+3 8x3,3 43 10’500 L 21 IMA 08.379 asymmetrisch 186055
|
125 63 57 30 3+3 8x3,3 43 10’500 R 21 IMA 08.379 asymmetrisch 186056
|
125 45 51 30 3+3 8x3,3 43 10’500 N 15 Biesse asymmetrisch 187264
|
125 45 51 30 3+3 8x3,3 43 10’500 N 15 Biesse asymmetrisch 187263
|
125 63 51 30 3+3 8x3,3 43 10’500 N 21 Biesse asymmetrisch 187266
|
125 63 51 30 3+3 8x3,3 43 10’500 N 21 Biesse asymmetrisch 187265
|
150 43 40 30 4+4 8x3,3 35 9’000 N 15 Homag symmetrisch 187241
|
150 64 40 30 4+4 8x3,3 35 9’000 N 24 Homag symmetrisch 187242
|
