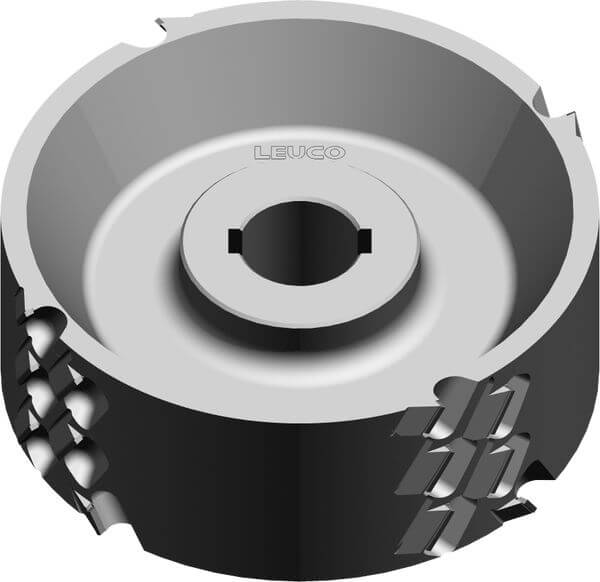

181262 - DIAMAX-Füge-Fräser CM DP - Homag

Produkt

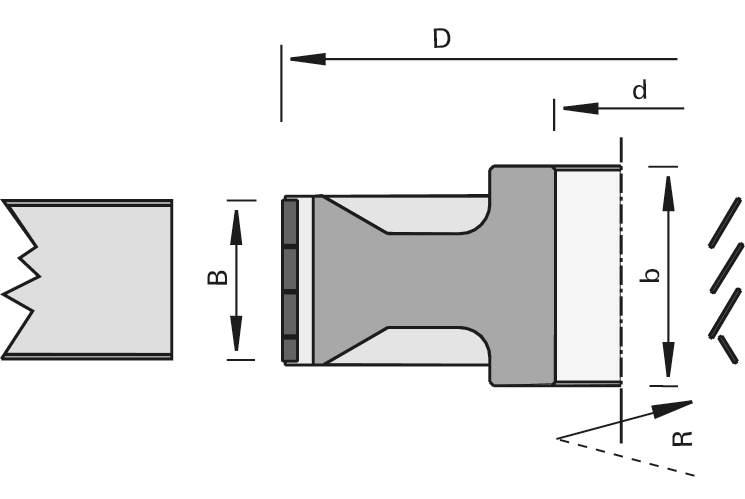

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Durchlaufanlagen Homag
  • zum ausrissfreien Fügen von melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen

Ausführung

  • Achswinkel pfeilverzahnt
  • spiralförmige Schneidenanordnung
  • Nachschärfzone 1,5 mm

Vorteile

  • hohe Qualität im Dekor
  • optimierte Spanentsorgung durch ChipMeister Version (mit i-System Einsatzfügefräsaggregat)
  • geräuscharm

Hinweise

  • Einsatz im Gleich- oder Gegenlauf
  • Drehrichtung nach DIN-EN 50144
Merkmal Wert
Ø D = Flugkreisdurchmesser 180 [mm]
B = Schnittbreite 63 [mm]

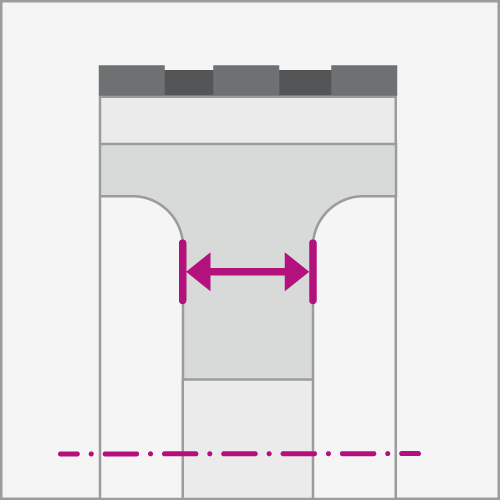

b = Nabenbreite 58.5 [mm]
Ø d = Bohrungsdurchmesser 35 [mm]
Z = Zähnezahl 4+4

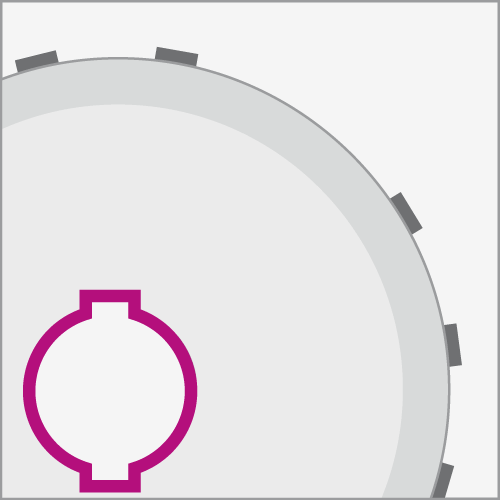

DKN = Doppelkeilnut 10x3,3 [mm]
nmax = maximale Drehzahl 10’000 [min-1]
L/R = Schneidrichtung R
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
