9260626 - Nutmesserköpfe HW
Produkt

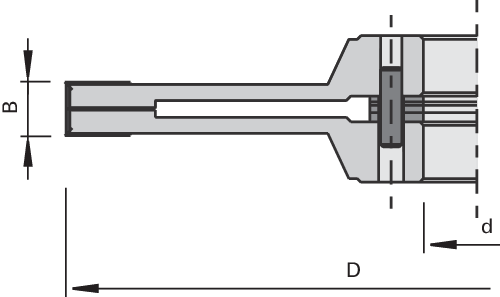

Zeichnung
-
- Hartmetall [HW]
- MAN
Technische Daten
Beschreibung
Maschine / Anwendung
- Tischmaschinen
- zum ausrissfreien Nuten für Schlitzverbindungen in Massivhölern und Holzwerkstoffen
Ausführung
Vorteile
- einstellbar ab 8mm bis 15mm
- ausgezeichnete Kanten- und Oberflächenqualität
- keine Höhenverstellung nötig beim Wechsel vom Schlitz zum Zapfenfräser
Hinweise
- Schnittbreite verstellbar mit Zwischenringe um jeweils 0,1mm
- Einzel-Messerköpfe und Zwischenringe mittels Stiften verdrehsicher montiert
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 230 [mm] | |
| B = Schnittbreite | 8,0-15 [mm] | |
| Ø d = Bohrungsdurchmesser | 30 [mm] | |
| Z = Zähnezahl | 4+4 | |
| Tmax = maximale Profiltiefe | 70 [mm] | |
| nmin-nmax = Drehzahlbereich | 3300-5600 [min-1] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
Wendeplatten
Ersatzteile / Zubehör
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
|
Schraubendreher mit Vierkantgriff für Innentorx | T15x80 | 171188 | ||
| Drehmomentschraubendreher mit Quergriff | 2,8 Nm | 9241776 | |||
| Steckeinsatz Torx | T15 | 9241777 | |||
|
Senkkopfschrauben - mit Innentorx | M5x9 T15 | 80492032 | ||
|
ab Lager lieferbar |
|||||
