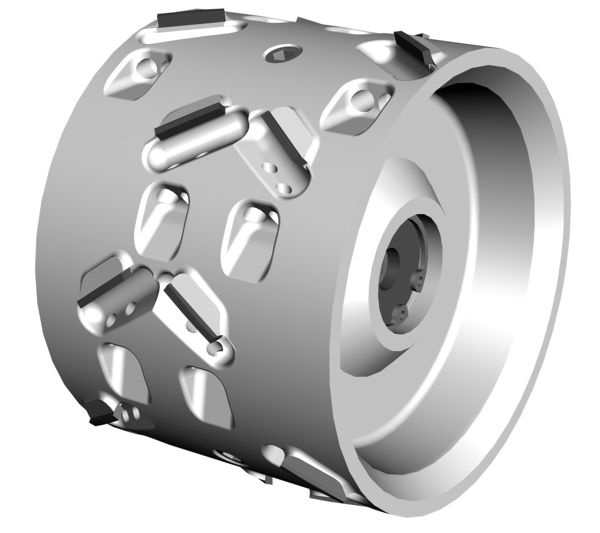

DIAMAX-Füge-Fräser DP HSK 32R - HOLZ-HER - AirStream-System

Produkt

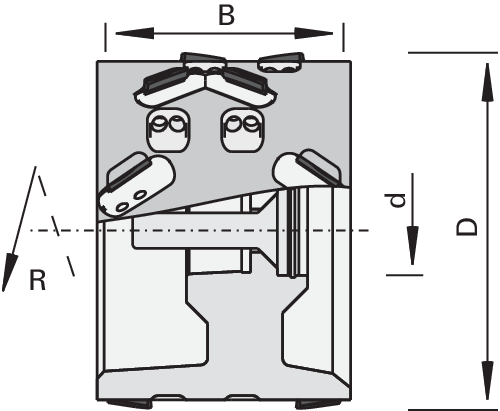

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Durchlaufanlagen HOLZ-HER Aggregat FG701
  • zum sehr lärmarmen ausrissfreien Fügen von melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen

Ausführung

  • mit patentiertem AirStream-System
  • symmetrische Ausführung
  • 35° Achswinkel
  • integrierte Wuchtschrauben
  • HSK 32R
  • Nachschärfzone 1,5 mm

Vorteile

  • optimale Verleimung der Kanten
  • sehr geräusch- und strömungsoptimiert durch AirStream-System
  • deutlich erhöhter Spanerfassungsgrad durch AirStream-System
  • Standwegerhöhung durch Reduzierung der Doppelzerspanung und besten Rundlauf
  • weniger Verschmutzung der Maschine mit Spänen
  • sehr gute Schnittqualität durch großen Achswinkel und besten Rundlauf

Hinweise

  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z nmax
[min-1]
L/R Maschine/Type Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

100 42,3 34 HSK 32R 3+3 18’500 R HOLZ-HER FG701 symmetrisch 187629
|
100 42,3 34 HSK 32R 3+3 18’500 L HOLZ-HER FG701 symmetrisch 187624
|
100 63 34 HSK 32R 3+3 18’500 R HOLZ-HER FG701 symmetrisch 186938
|
100 63 34 HSK 32R 3+3 18’500 L HOLZ-HER FG701 symmetrisch 186939
|
