DIAMAX-Füge-Fräser DP - HOLZ-HER - AirStream-System
Produkt

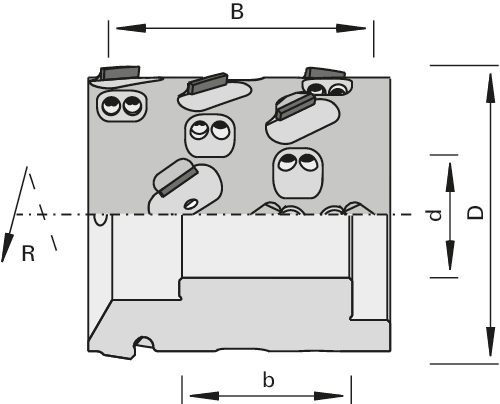

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Durchlaufanlagen HOLZ-HER Aggregat 1801 / 1802 / 1804
- zum sehr lärmarmen ausrissfreien Fügen von melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen
Ausführung
- mit patentiertem AirStream-System
- symmetrische und asymmetrische Ausführung
- 35° Achswinkel
- Nachschärfzone 1,5 mm
Vorteile
- optimale Verleimung der Kanten
- sehr geräusch- und strömungsoptimiert durch AirStream-System
- deutlich erhöhter Spanerfassungsgrad durch AirStream-System
- Standwegerhöhung durch Reduzierung der Doppelzerspanung
- weniger Verschmutzung der Maschine mit Spänen
- gute Schnittqualität durch großen Achswinkel
Hinweise
- kompatibel mit Pro Lock Spannung bei älteren Aggregaten
- Drehrichtung nach VDMA 8849
|
Ø D
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
nmax
[min-1] |
L/R | Maschine/Type | Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 70 | 48 | 41 | 30 | 2+2 | 8x3,3 | 18’000 | L | HOLZ-HER Aggr. 1801 / 1802 | asymmetrisch | 185800 | ||
| 70 | 48 | 41 | 30 | 2+2 | 8x3,3 | 18’000 | R | HOLZ-HER Aggr. 1801 / 1802 | asymmetrisch | 185801 | ||
| 70 | 64 | 41 | 30 | 2+2 | 8x3,3 | 18’000 | L | HOLZ-HER Aggr. 1801 / 1802 | asymmetrisch | 185802 | ||
| 70 | 64 | 41 | 30 | 2+2 | 8x3,3 | 18’000 | R | HOLZ-HER Aggr. 1801 / 1802 | asymmetrisch | 185803 | ||
| 70 | 48 | 41 | 30 | 3+3 | 8x3,3 | 18’000 | L | HOLZ-HER Aggr. 1801 / 1802 | asymmetrisch | 185806 | ||
| 70 | 48 | 41 | 30 | 3+3 | 8x3,3 | 18’000 | R | HOLZ-HER Aggr. 1801 / 1802 | asymmetrisch | 185807 | ||
| 70 | 64 | 41 | 30 | 3+3 | 8x3,3 | 18’000 | L | HOLZ-HER Aggr. 1801 / 1802 | asymmetrisch | 185808 | ||
| 70 | 64 | 41 | 30 | 3+3 | 8x3,3 | 18’000 | R | HOLZ-HER Aggr. 1801 / 1802 | asymmetrisch | 185809 | ||
| 100 | 63 | 40 | 30 | 3+3 | 8x3,3 | 18’500 | L | HOLZ-HER Aggr. 1804 | symmetrisch | 186937 | ||
| 100 | 63 | 40 | 30 | 3+3 | 8x3,3 | 18’500 | R | HOLZ-HER Aggr. 1804 | symmetrisch | 186936 | ||
