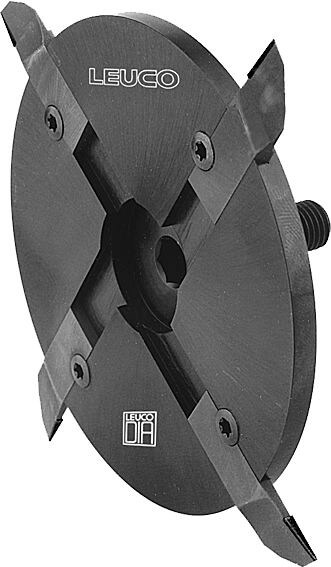

Ausspitz-Messerköpfe DP HSK 25R Postforming - Homag

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Postforminganlagen Homag
  • zum Ausspitzen der Radien beim Postforming-Verfahren

Ausführung

  • Schneiden achsparallel
  • Zahnform: symmetrisch für alle Radien
  • n max = 9.000 min-1

Vorteile

  • beste Schnittqualität durch hohe Rund- und Planlaufgenauigkeit und Laufruhe des Werkzeuges

Hinweise

  • einsetzbar ohne Einlegestab
  • Einsatz im Gegenlauf
  • LEUCODIA Schneideinsätze nur satzweise (Verpackungseinheit 4 Stück) einsetzen
  • B=0,5 mm nicht geeignet für Strangware; hier sollte B=1,2 mm verwendet werden

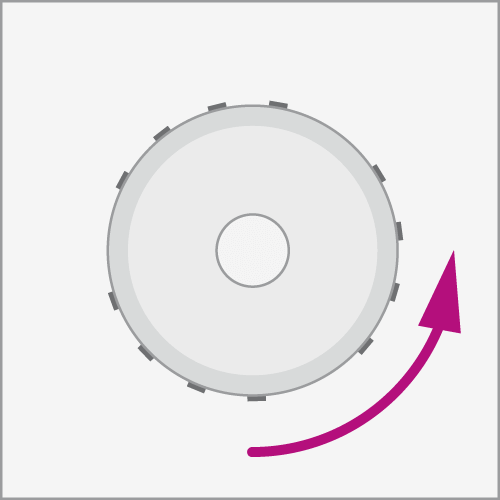

  • Drehrichtung siehe Skizze

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
L1
[mm]
Ø d
[mm]
Z nmax
[min-1]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

125 0,5 26 HSK 25R 4 9’000 L 180075
|
125 0,5 26 HSK 25R 4 9’000 R 180076
|
125 0,8 26 HSK 25R 4 9’000 L 180957
|
125 0,8 26 HSK 25R 4 9’000 R 180958
|
125 1,2 26 HSK 25R 4 9’000 L 180832
|
125 1,2 26 HSK 25R 4 9’000 R 180833
|
