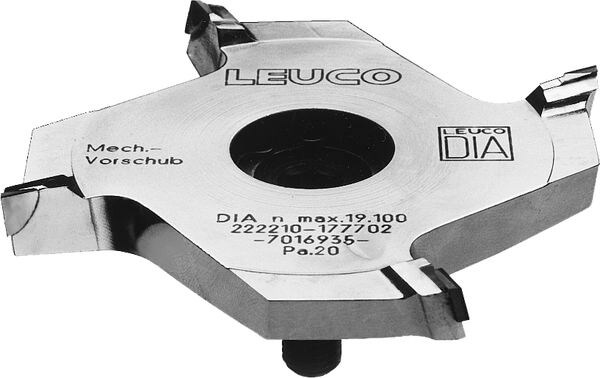

177702 - Abplatt-Fräser DP HSK 25R Postforming für U- und L-Profile - Homag

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Postforminganlagen Homag
  • zum Abplatten beim Postforming-Komplett-Verfahren

Ausführung

  • mit Achswinkel
  • Nachschärfzone 3,5 mm
  • n max = 24.000 min-1

Vorteile

  • beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges

Hinweise

  • zum Abplatten des U-Profils und Bündigfräsen des L- Profils
  • Einsatz im Gegenlauf
  • Drehrichtung nach VDMA 8849
Merkmal Wert
Ø D = Flugkreisdurchmesser 100 [mm]
B = Schnittbreite 5,0 [mm]
b = Nabenbreite 28 [mm]
Ø d = Bohrungsdurchmesser HSK 25R [mm]
Z = Zähnezahl 4
nmax = maximale Drehzahl 24’000 [min-1]
L/R = Schneidrichtung R
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Ersatzteile / Zubehör

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Schrauben M10x1,25x32 SW8 177780
|
Paßscheiben 18x25x1,0 DIN 988 177781
|
Sicherungsringe 25x1,2 DIN 472 177782
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
