Auswahl nach Werkzeugtyp

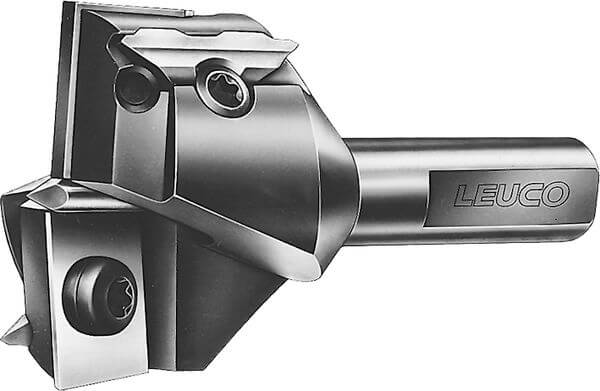

Zylinderkopfbohrer mit HW-Wendeplatten

Produkt

Zeichnung

  • Hartmetall [HW]
  • MAN

Artikel

Beschreibung

Maschine / Anwendung

  • Beschlagbohrmaschinen
  • Bohrautomaten
  • CNC-Bearbeitungszentren
  • zum ausrissfreien Bohren von Beschlaglöchern in Massivhölzern und Holzwerkstoffen

Ausführung

  • 2 Räumerschneiden, 2 Wendevorschneider und Zentrierspitze

Vorteile

  • lange Standzeiten durch hochverschleißfeste HW-Sorte
  • ausrissfreie Beschlagbohrungen durch ziehenden Schnitt der Wendevorschneider

Hinweise

  • Zentrierspitze auswechselbar und nachstellbar nach dem Schärfen
  • Zylinderschaft mit Spannfläche
  • Einstellschraube Ident-No. 001600 M5x10 DIN 551 zur genauen Längeneinstellung im Lieferumfang enthalten
  • Einstellschraube Ident-No. 186017 M5x11,5 für Weeke Schnellspann-Bohrfutter muß separat bestellt werden
  • Spannmittel: Kombi-Futter, Schnellspann-Futter

Tabellen- und Bildlegende...

Ø D
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

25 10 26 57.5 2+2 R 162612
|
26 10 26 57.5 2+2 R 162614
|
30 10 26 57.5 2+2 R 162616
|
35 10 26 57.5 2+2 R 162618
|
35 10 26 57.5 2+2 L 162619
|
25 10 26 70 2+2 R 182570
|
26 10 26 70 2+2 R 182571
|
30 10 26 70 2+2 R 182572
|
35 10 26 70 2+2 L 184896
|
35 10 26 70 2+2 R 182573
|
