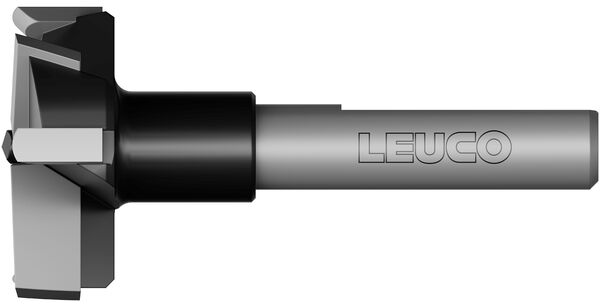

Zylinderkopfbohrer HW - Z=3+3 mit Zentrierspitze
Produkt

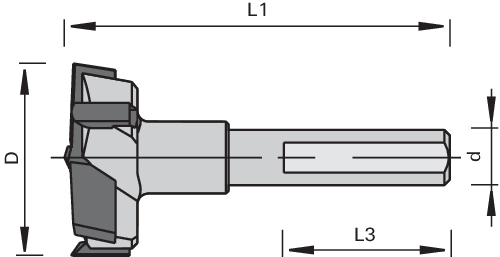

Zeichnung
-
- Hartmetall [HW]
- MAN
Artikel
Beschreibung
Maschine / Anwendung
- Beschlagbohrmaschinen
- Bohrautomaten
- CNC-Bearbeitungszentren
- zum ausrissfreien Bohren in Massivhölzern und Holzwerkstoffen
Ausführung
- 3 Räumerschneiden, 3 Vorschneider und Zentrierspitze
- HW-bestückt
Vorteile
- Bohrtiefe bis nahe an die untere Deckschicht möglich
- ausrissfreie Bohrungen durch ziehenden Schnitt der Vorschneider
- hoher Vorschub durch Z = 3+3
Hinweise
- Zylinderschaft mit Spannfläche
- Einstellschraube Ident-No. 001600 M5x10 DIN 551 zur genauen Längeneinstellung im Lieferumfang enthalten
- Einstellschraube Ident-No. 186017 M5x11,5 für Weeke Schnellspann-Bohrfutter muß separat bestellt werden
- Spannmittel: Kombi-Futter, Schnellspann-Futter
|
Ø D
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||
| 26 | 10 | 40 | 70 | 3+3 | R | 80477440 | ||
| 26 | 10 | 40 | 70 | 3+3 | L | 80477441 | ||
| 35 | 10 | 40 | 70 | 3+3 | R | 80477442 | ||
| 35 | 10 | 40 | 70 | 3+3 | L | 80477443 | ||
