Auswahl nach Werkzeugtyp

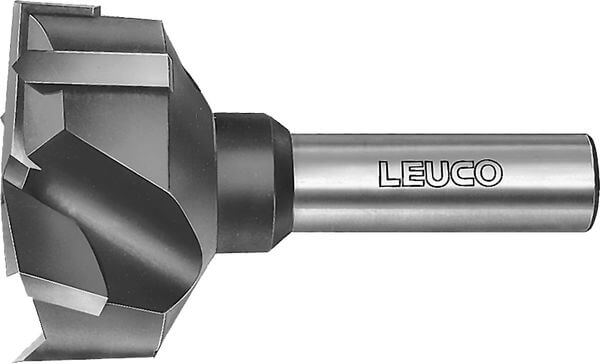

Zylinderkopfbohrer HW - Z=3+3

Produkt

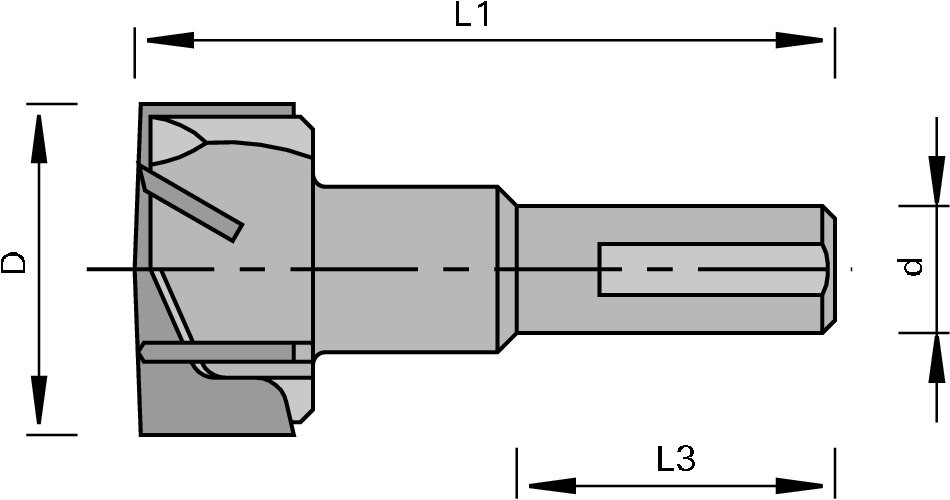

Zeichnung

  • Hartmetall [HW]
  • MAN

Artikel

Beschreibung

Maschine / Anwendung

  • Beschlagbohrmaschinen
  • Bohrautomaten
  • CNC-Bearbeitungszentren
  • zum ausrissfreien Bohren in Massivhölzern und Holzwerkstoffen

Ausführung

  • 3 Räumerschneiden, 3 Vorschneider, ohne Zentrierspitze
  • HW-bestückt

Vorteile

  • Bohrtiefe bis nahe an die untere Deckschicht möglich
  • ausrissfreie Bohrungen durch ziehenden Schnitt der Vorschneider
  • hoher Vorschub durch Z = 3+3

Hinweise

  • Zylinderschaft mit Spannfläche
  • Einstellschraube Ident-No. 001600 M5x10 DIN 551 zur genauen Längeneinstellung im Lieferumfang enthalten
  • Einstellschraube Ident-No. 186017 M5x11,5 für Weeke Schnellspann-Bohrfutter muß separat bestellt werden
  • Spannmittel: Kombi-Futter, Schnellspann-Futter

Tabellen- und Bildlegende...

Ø D
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

25 10 26 57.5 3+3 R 160384
|
26 10 26 57.5 3+3 R 003278
|
30 10 26 57.5 3+3 R 003280
|
35 10 26 57.5 3+3 L 003285
|
35 10 26 57.5 3+3 R 003284
|
35 10 26 57.5 3+3 R 80459873
|
40 10 26 57.5 3+3 R 713347
|
