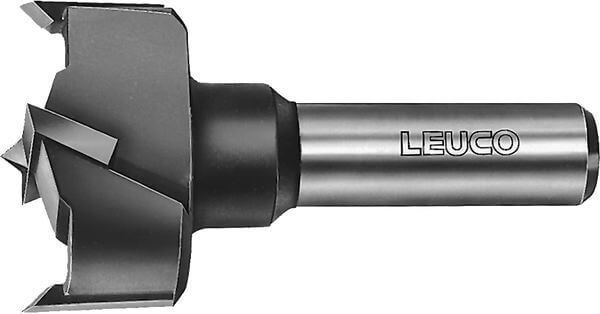

Zylinderkopfbohrer HW - Z=2+2

Produkt

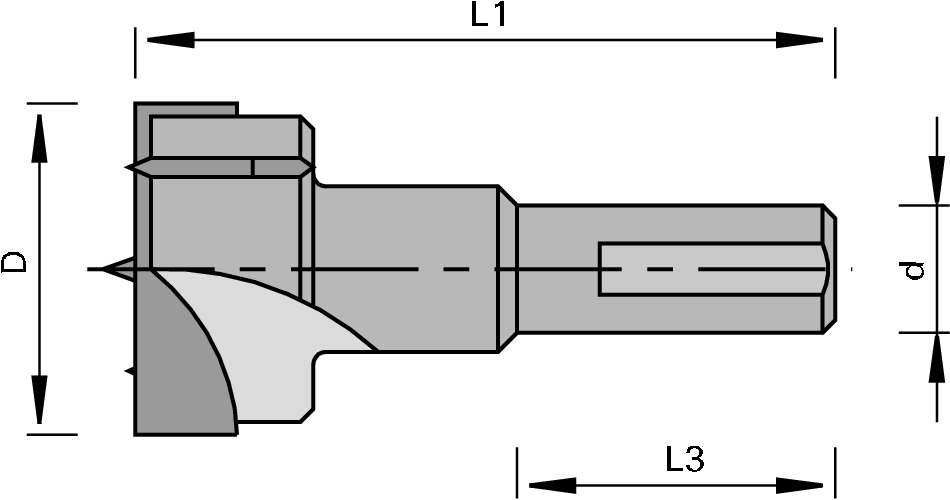

Zeichnung

  • Hartmetall [HW]
  • MAN

Artikel

Beschreibung

Maschine / Anwendung

  • Beschlagbohrmaschinen
  • Bohrautomaten
  • CNC-Bearbeitungszentren
  • zum ausrissfreien Bohren von Beschlaglöchern in Massivhölzern und Holzwerkstoffen

Ausführung

  • 2 Räumerschneiden, 2 Vorschneider und Zentrierspitze
  • HW-bestückt

Vorteile

  • ausrissfreie Bohrungen durch ziehenden Schnitt der Vorschneider

Hinweise

  • Zylinderschaft mit Spannfläche
  • Einstellschraube Ident-No. 001600 M5x10 DIN 551 zur genauen Längeneinstellung im Lieferumfang enthalten
  • Einstellschraube Ident-No. 186017 M5x11,5 für Weeke Schnellspann-Bohrfutter muß separat bestellt werden
  • Spannmittel: Kombi-Futter, Schnellspann-Futter

Tabellen- und Bildlegende...

Ø D
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

15 10 26 57.5 2+2 L 003303
|
15 10 26 57.5 2+2 R 003302
|
16 10 26 57.5 2+2 L 003305
|
16 10 26 57.5 2+2 R 003304
|
18 10 26 57.5 2+2 L 003309
|
18 10 26 57.5 2+2 R 003308
|
20 10 26 57.5 2+2 L 003313
|
20 10 26 57.5 2+2 R 003312
|
22 10 26 57.5 2+2 L 003315
|
22 10 26 57.5 2+2 R 003314
|
25 10 26 57.5 2+2 L 003319
|
25 10 26 57.5 2+2 R 003318
|
26 10 26 57.5 2+2 L 003321
|
26 10 26 57.5 2+2 R 003320
|
30 10 26 57.5 2+2 L 003327
|
30 10 26 57.5 2+2 R 003326
|
35 10 26 57.5 2+2 L 003333
|
35 10 26 57.5 2+2 R 003332
|
40 10 26 57.5 2+2 L 003337
|
40 10 26 57.5 2+2 R 003336
|
15 10 26 70 2+2 L 178978
|
15 10 26 70 2+2 R 172250
|
18 10 26 70 2+2 L 178983
|
18 10 26 70 2+2 R 178984
|
20 10 26 70 2+2 L 178979
|
20 10 26 70 2+2 R 172251
|
22 10 26 70 2+2 L 182257
|
22 10 26 70 2+2 R 182258
|
25 10 26 70 2+2 L 178980
|
25 10 26 70 2+2 R 172252
|
26 10 26 70 2+2 R 182375
|
26 10 26 70 2+2 L 182374
|
30 10 26 70 2+2 L 178981
|
30 10 26 70 2+2 R 172253
|
35 10 26 70 2+2 L 178982
|
35 10 26 70 2+2 R 172254
|
40 10 26 70 2+2 L 182259
|
40 10 26 70 2+2 R 182260
|
