Zylinderkopfbohrer DP

Produkt

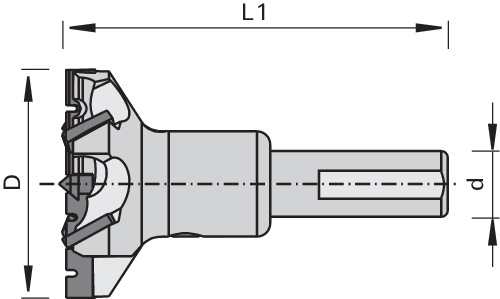

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Bohrautomaten
  • CNC-Bearbeitungszentren
  • zum ausrissfreien Bohren in rohen und beschichteten Holzwerkstoffen

Ausführung

  • 2 DP Räumerschneiden mit Spanbrecher
  • 4 DP Vorschneider
  • HW Zentrierspitze
  • mehrmals nachschärfbar

Vorteile

  • lange Standzeit bei der Bearbeitung von abrasiven Materialien
  • wirtschaftlich, da mehrmals nachschärfbar
  • ausrissfreie Bohrungen durch besondere Geometrie der 4 Vorschneider
  • sicheres Anbohren durch Zentrierspitze

Hinweise

  • Zylinderschaft mit Spannfläche
  • Einstellschraube Ident-No. 001600 M5x10 DIN 551 zur genauen Längeneinstellung im Lieferumfang enthalten
  • Einstellschraube Ident-No. 186017 M5x11,5 für Weeke Schnellspann-Bohrfutter muß separat bestellt werden
  • Spannmittel: Kombi-Futter, Schnellspann-Futter

Tabellen- und Bildlegende...

Ø D
[mm]
Ø d
[mm]
L1
[mm]
Z L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

35 10 57.5 2+4 R 186782
|
35 10 70 2+4 R 186783
|
