Mosquito Durchgangsbohrer VHW

Produkt

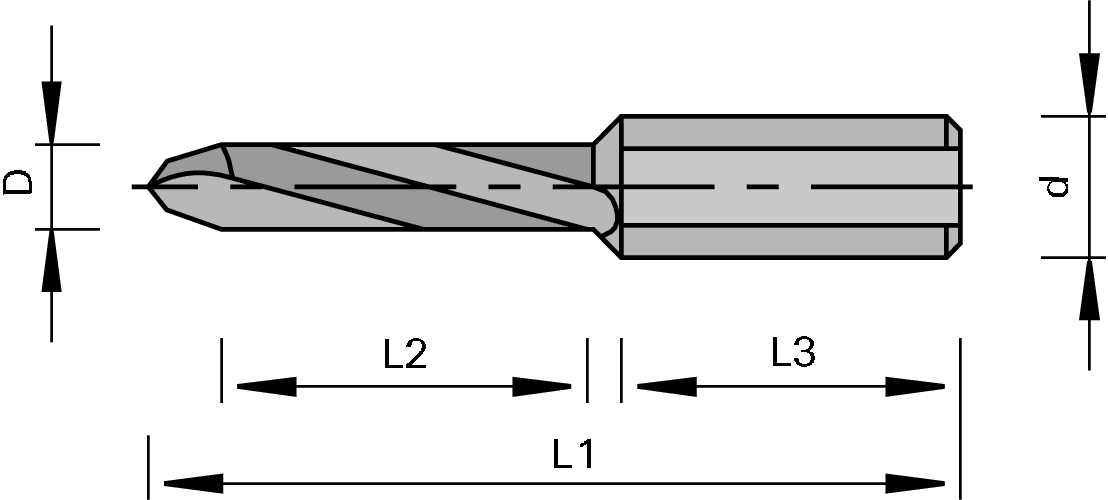

Zeichnung

  • Vollhartmetall [VHW]
  • MAN

Artikel

Beschreibung

Maschine / Anwendung

  • Handbohrmaschinen
  • Bohrautomaten
  • CNC-Bearbeitungszentren
  • zum ausrissfreien Bohren von Durchgangslöchern in Massivhölzern und Holzwerkstoffen

Ausführung

  • spezielle Schneidengeometrie
  • Bohrteil aus Vollhartmetall in Feinkornqualität

Vorteile

  • ausrissfreie Lochränder durch spezielle Schneidengeometrie
  • hohe Vorschübe und bis zu 6-fache Standzeit im Vergleich zu herkömmlichen Dübelbohrern durch Ausführung in Vollhartmetall
  • hohe Prozeßsicherheit durch lange konstante Qualität der Bohrungen

Hinweise

  • Einstellschraube Ident-No. 001600 M5x10 DIN 551 im Lieferumfang enthalten
  • Durchgangsbohrer mit Schaftlänge L3=24 mm, die Einstellschraube Ident-No. 9242115 verwenden
  • Einstellschraube Ident-No. 186017 M5x11,5 für Weeke muß separat bestellt werden
  • Spannmittel: Kombi-Futter, Schnellwechsel-Futter

Tabellen- und Bildlegende...

Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

3 27 10 30 70 2 L 183687
|
3 27 10 30 70 2 R 183686
|
4 35 10 24 70 2 L 183167
|
4 35 10 24 70 2 R 183166
|
4.5 35 10 24 70 2 L 80356921
|
4.5 35 10 24 70 2 R 80356920
|
5 35 10 24 70 2 R 183152
|
5 35 10 24 70 2 L 183153
|
6 35 10 24 70 2 R 183154
|
6 35 10 24 70 2 L 183155
|
8 35 10 24 70 2 R 183156
|
8 35 10 24 70 2 L 183157
|
10 35 10 24 70 2 L 186523
|
10 35 10 24 70 2 R 186524
|
6 35 10 50 100 2 R 184289
|
