Ecoline Durchgangsbohrer HW
Produkt
Zeichnung
-
-
- Hartmetall [HW]
- MAN
Artikel
Beschreibung
Maschine / Anwendung
- Handbohrmaschinen
- Bohrautomaten
- CNC-Bearbeitungszentren
- zum Bohren von Durchgangslöchern in Massivhölzern und Holzwerkstoffen
Ausführung

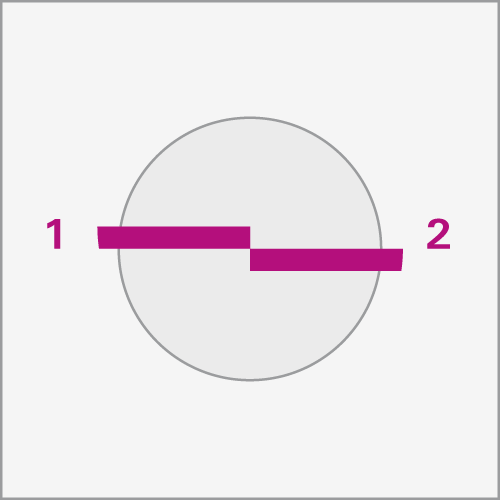

- 2 Dachformschneiden mit 60 Grad
- HW-bestückt
- Zylinderschaft mit Spannfläche
- Spirale ohne Rückenführung
Vorteile
- Standardqualität zum günstigen Preis
Hinweise
- Einstellschraube Ident-No. 001600 M5x10 DIN 551 zur genauen Längeneinstellung im Lieferumfang enthalten
- Einstellschraube Ident-No. 186017 M5x11,5 für Weeke Schnellspann-Bohrfutter muß separat bestellt werden
- Spannmittel: Kombi-Futter, Schnellwechsel-Futter
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
| 5 | 40 | 10 | 20 | 70 | 2 | R | 186480 | ||
| 5 | 40 | 10 | 20 | 70 | 2 | L | 186481 | ||
| 6 | 40 | 10 | 20 | 70 | 2 | R | 186482 | ||
| 6 | 40 | 10 | 20 | 70 | 2 | L | 186483 | ||
| 7 | 40 | 10 | 20 | 70 | 2 | R | 186484 | ||
| 7 | 40 | 10 | 20 | 70 | 2 | L | 186485 | ||
| 8 | 40 | 10 | 20 | 70 | 2 | R | 186486 | ||
| 8 | 40 | 10 | 20 | 70 | 2 | L | 186487 | ||
| 10 | 40 | 10 | 20 | 70 | 2 | R | 186488 | ||
| 10 | 40 | 10 | 20 | 70 | 2 | L | 186489 | ||
| 5 | 44 | 10 | 20 | 77 | 2 | R | 186490 | ||
| 5 | 44 | 10 | 20 | 77 | 2 | L | 186491 | ||
| 8 | 44 | 10 | 20 | 77 | 2 | R | 186492 | ||
| 8 | 44 | 10 | 20 | 77 | 2 | L | 186493 | ||
