Durchgangsbohrer VHW - topline

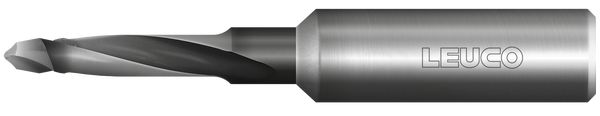

Produkt

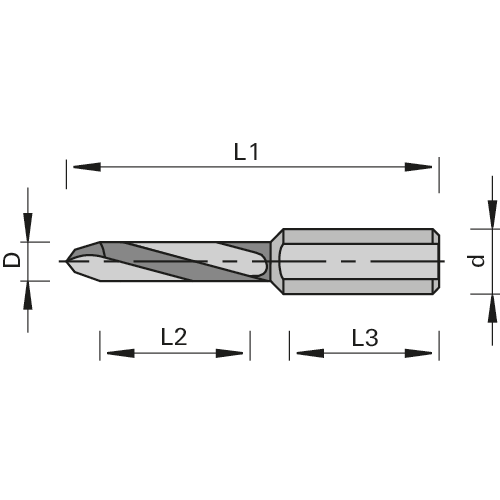

Zeichnung

  • Vollhartmetall [VHW]
  • MAN

Artikel

Beschreibung

Maschine / Anwendung

  • Bohrautomaten
  • CNC-Bearbeitungszentren
  • zum Bohren von Durchgangslöchern in Massivhölzern und Holzwerkstoffen

Ausführung

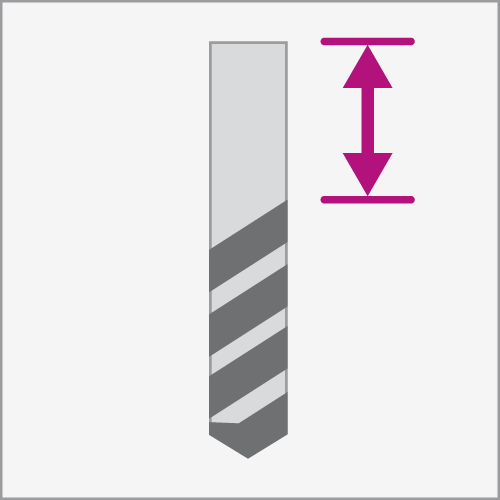

  • Zylinderschaft mit Spannfläche
  • spezielle Schneidengeometrie
  • Bohrteil aus VHW in Feinkornqualität

Vorteile

  • erhebliche längere Standzeit im Vergleich zu herkömmlichen Durchgangsbohrern durch spezielles VHW und speziellen Anschliff
  • ausrissfreie Lochränder durch spezielle Schneidengeometrie

Hinweise

  • Einstellschraube Ident-No. 001600 M5x10 DIN 551 zur genauen Längeneinstellung im Lieferumfang enthalten
  • Einstellschraube Ident-No. 186017 M5x11,5 für Weeke Schnellspann-Bohrfutter muss separat bestellt werden
  • Spannmittel: Kombi-Futter, Schnellwechsel-Futter
  • andere Abmessungen möglich; Preis und Lieferzeit auf Anfrage

Tabellen- und Bildlegende...

Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

5 25 10 25 57.5 L 185738
|
5 25 10 25 57.5 R 185737
|
8 25 10 25 57.5 L 185740
|
8 25 10 25 57.5 R 185739
|
5 30 10 30 70 L 185742
|
5 30 10 30 70 R 185741
|
8 30 10 30 70 L 185744
|
8 30 10 30 70 R 185743
|
