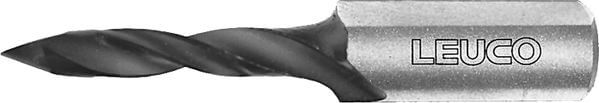

Durchgangsbohrer HW - mit Rückenführung
Produkt
Zeichnung
-
- Hartmetall [HW]
- MAN
Artikel
Beschreibung
Maschine / Anwendung
- Handbohrmaschinen
- Bohrautomaten
- CNC-Bearbeitungszentren
- zum Bohren von Durchgangslöchern in Massivhölzern und Holzwerkstoffen
Ausführung
- 2 Dachformschneiden mit 60 Grad
- HW-bestückt
- Zylinderschaft mit Spannfläche
- Spirale mit Rückenführung
Vorteile
- Schutz des Lochrandes beim Rückhub durch Spirale mit Rückenführung
Hinweise
- Einstellschraube Ident-No. 001600 M5x10 DIN 551 zur genauen Längeneinstellung im Lieferumfang enthalten
- Einstellschraube Ident-No. 186017 M5x11,5 für Weeke Schnellspann-Bohrfutter muß separat bestellt werden
- stufenlose Senkerbefestigung an der Bohrerspirale zum gleichzeitigen Anfasen der Bohrung
- Aufstecksenker Class-No. 130660
- Spannmittel: Kombi-Futter, Schnellwechsel-Futter
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
| 5 | 25 | 8,0 | 20 | 55.5 | 2 | L | 176497 | ||
| 5 | 25 | 8,0 | 20 | 55.5 | 2 | R | 176496 | ||
| 8 | 25 | 8,0 | 20 | 55.5 | 2 | L | 176499 | ||
| 8 | 25 | 8,0 | 20 | 55.5 | 2 | R | 176498 | ||
| 5 | 25 | 10 | 20 | 57.5 | 2 | L | 173604 | ||
| 5 | 25 | 10 | 20 | 57.5 | 2 | R | 173595 | ||
| 8 | 25 | 10 | 20 | 57.5 | 2 | L | 173611 | ||
| 8 | 25 | 10 | 20 | 57.5 | 2 | R | 173596 | ||
| 5 | 35 | 8,0 | 20 | 67 | 2 | L | 176501 | ||
| 5 | 35 | 8,0 | 20 | 67 | 2 | R | 176500 | ||
| 8 | 35 | 8,0 | 20 | 67 | 2 | L | 176503 | ||
| 8 | 35 | 8,0 | 20 | 67 | 2 | R | 176502 | ||
| 5 | 35 | 10 | 25 | 70 | 2 | L | 176255 | ||
| 5 | 35 | 10 | 25 | 70 | 2 | R | 176254 | ||
| 8 | 35 | 10 | 25 | 70 | 2 | L | 176257 | ||
| 8 | 35 | 10 | 25 | 70 | 2 | R | 176256 | ||
