183016 - Durchgangsbohrer DP
Produkt

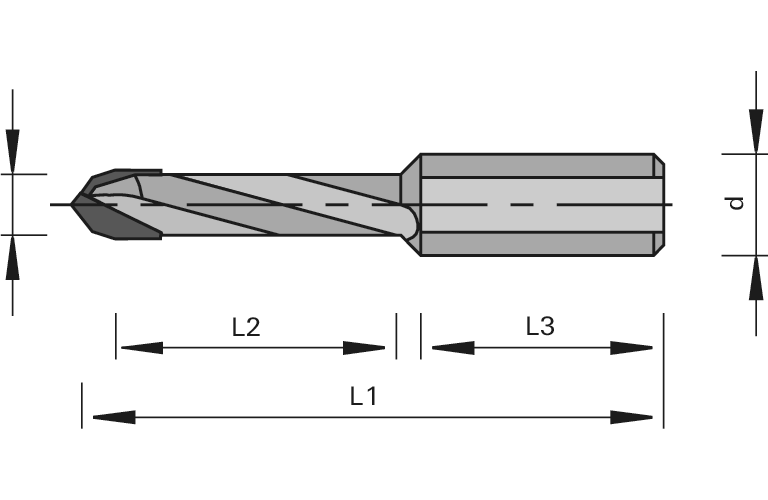

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Bohrautomaten
- CNC-Bearbeitungszentren
- zum ausrissfreien Bohren in rohen und beschichteten Holzwerkstoffen und Verbundwerkstoffen
Ausführung
- spezielle Schneidengeometrie, Dachformspitze und Doppelfase
- Spirale ohne Rückenführung
- DP-bestückt
Vorteile
- lange Standzeit bei der Bearbeitung von extrem abrasiven Materialien
- ausrissfreie Lochränder durch spezielle Schneidengeometrie
Hinweise
- Einstellschraube Ident-No. 001600 M5x10 DIN 551 zur genauen Längeneinstellung im Lieferumfang enthalten
- Einstellschraube Ident-No. 186017 M5x11,5 für Weeke Schnellspann-Bohrfutter muß separat bestellt werden
- Spannmittel: Kombi-Futter, Schnellwechsel-Futter
| Merkmal | Wert | |
|---|---|---|
| Ø D = Bohrdurchmesser | 5 [mm] | |
| L2 = Nutzlänge | 35 [mm] | |
| Ø d = Schaftdurchmesser | 10 [mm] | |
| L3 = Schaftlänge | 26 [mm] | |
| L1 = Gesamtlänge | 70 [mm] | |
| Z = Zähnezahl | 1 | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
|
