Mosquito Dübelbohrer HW

Produkt

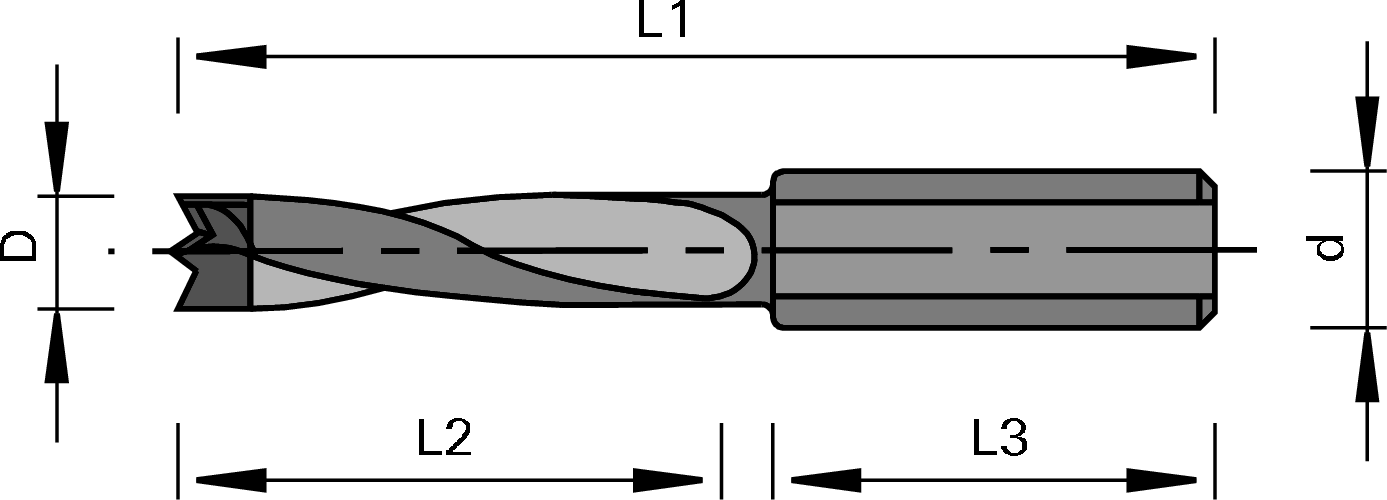

Zeichnung

  • Hartmetall [HW]
  • MAN

Artikel

Beschreibung

Maschine / Anwendung

  • Handbohrmaschinen
  • Bohrautomaten
  • CNC-Bearbeitungszentren
  • zum ausrissfreien Bohren von Dübellöchern in Massivhölzern und Holzwerkstoffen

Ausführung

  • spezielle Schneidengeometrie
  • 2 Vorschneider
  • Zentrierspitze
  • HW-bestückt

Vorteile

  • ausrissfreie Lochränder durch spezielle Schneidengeometrie mit Vorschneider
  • sicheres Anbohren durch Zentrierspitze
  • hohe Prozeßsicherheit durch lange konstante Qualität der Bohrungen
  • bis zu 6-fache Standzeit im Vergleich zu herkömmlichen Dübelbohrern durch verschleißfeste HW-Bohrspitze

Hinweise

  • Einstellschraube Ident-No. 001600 M5x10 DIN 551 zur genauen Längeneinstellung im Lieferumfang enthalten
  • Einstellschraube Ident-No. 186017 M5x11,5 für Weeke Schnellspann-Bohrfutter muß separat bestellt werden
  • Spannmittel: Kombi-Futter, Schnellwechsel-Futter

Tabellen- und Bildlegende...

Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

5 25 10 27 57.5 2+2 L 181168
|
5 25 10 27 57.5 2+2 R 181167
|
6 25 10 27 57.5 2+2 L 181522
|
6 25 10 27 57.5 2+2 R 181521
|
7 27 10 27 57.5 2+2 R 183158
|
7 27 10 27 57.5 2+2 L 183159
|
8 25 10 27 57.5 2+2 L 181170
|
8 25 10 27 57.5 2+2 R 181169
|
9 27 10 27 57.5 2+2 R 183160
|
9 27 10 27 57.5 2+2 L 183161
|
10 25 10 27 57.5 2+2 L 181524
|
10 25 10 27 57.5 2+2 R 181523
|
5 35 10 30 70 2+2 L 181172
|
5 35 10 30 70 2+2 R 181171
|
6 35 10 30 70 2+2 L 181526
|
6 35 10 30 70 2+2 R 181525
|
7 35 10 30 70 2+2 R 183162
|
7 35 10 30 70 2+2 L 183163
|
8 35 10 30 70 2+2 L 181174
|
8 35 10 30 70 2+2 R 181173
|
9 35 10 30 70 2+2 R 183164
|
9 35 10 30 70 2+2 L 183165
|
10 35 10 30 70 2+2 L 181528
|
10 35 10 30 70 2+2 R 181527
|
