Hochleistungs-Dübelbohrer VHW

Produkt

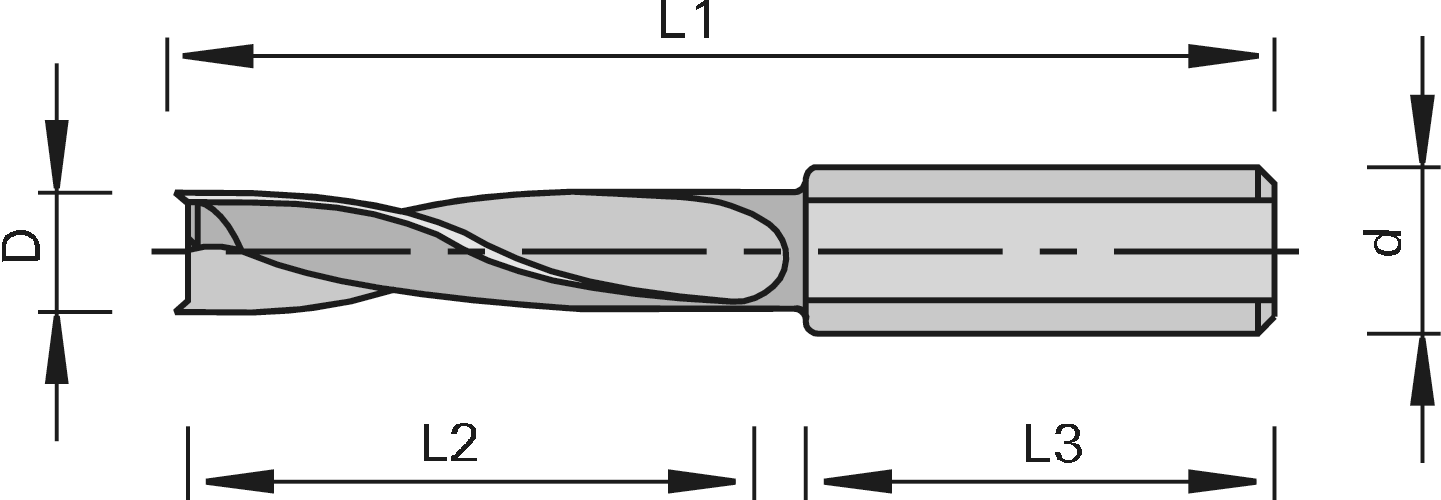

Zeichnung

  • Vollhartmetall [VHW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • stationäre Bohrmaschinen
  • Bohrautomaten
  • CNC-Bearbeitungszentren
  • zum Bohren von Durchgangs- und Dübellöchern in Massivhölzern, Holzwerkstoffen und Verbundwerkstoffen

Ausführung

  • spezielle Schneidengeometrie
  • 2 Vorschneider
  • Spirale mit Rückenführung
  • Bohrteil aus Vollhartmetall

Vorteile

  • spezielle Schneidengeometrie und Vorschneider für geringste Schnittkraft und Schnittdruck
  • Schutz des Lochrandes beim Rückhub durch Spirale mit Rückenführung
  • hohe Vorschübe und große Nachschärfzone durch Bohrteil aus Vollhartmetall

Hinweise

  • Einstellschraube Ident-No. 001600 M5x10 DIN 551 zur genauen Längeneinstellung im Lieferumfang enthalten
  • Einstellschraube Ident-No. 186017 M5x11,5 für Weeke Schnellspann-Bohrfutter muß separat bestellt werden
  • Spannmittel: Kombi-Futter, Schnellwechsel-Futter
  • patentierte Schneidengeometrie
  • Änderung des Anschliffs oder Reduzierung des Durchmessers nicht möglich

Tabellen- und Bildlegende...

Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

5 32 10 22 57.5 2+2 L 185768
|
5 32 10 22 57.5 2+2 R 185767
|
8 32 10 22 57.5 2+2 L 185770
|
8 32 10 22 57.5 2+2 R 185769
|
5 36 10 30 70 2+2 L 185772
|
5 36 10 30 70 2+2 R 185771
|
6 36 10 30 70 2+2 L 185774
|
6 36 10 30 70 2+2 R 185773
|
8 36 10 30 70 2+2 L 185776
|
8 36 10 30 70 2+2 R 185775
|
10 36 10 30 70 2+2 L 185778
|
10 36 10 30 70 2+2 R 185777
|
