EcoLine Dübelbohrer HW
Produkt

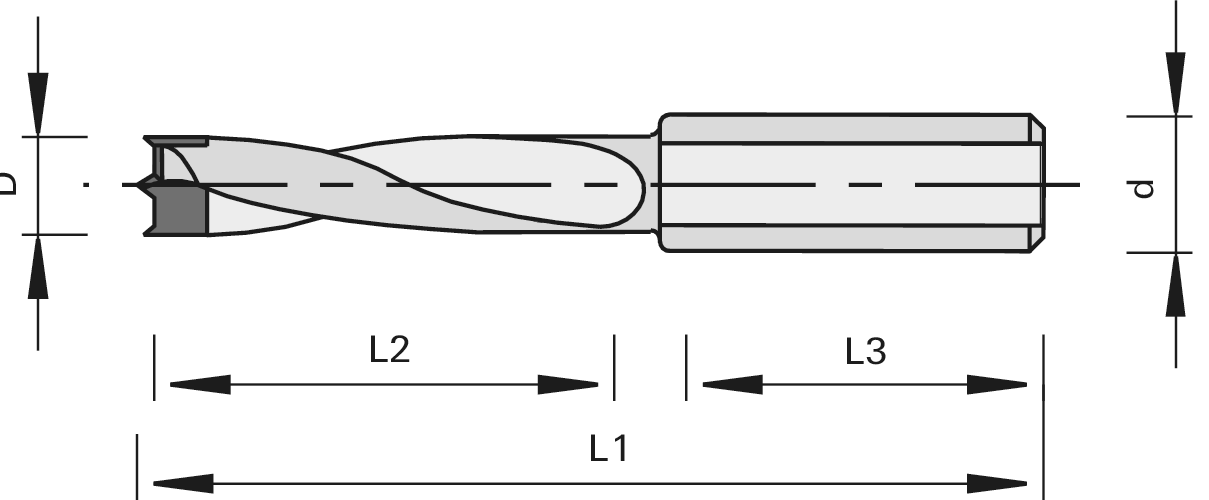

Zeichnung
-
-
- Hartmetall [HW]
- MAN
Artikel
Beschreibung
Maschine / Anwendung
- Handbohrmaschinen
- Bohrautomaten
- CNC-Bearbeitungszentren
- zum ausrissfreien Bohren von Dübellöchern in Massivhölzern und Holzwerkstoffen
Ausführung
- 2 negative Vorschneider
- Zentrierspitze
- Spirale ohne Rückenführung
- kunststoffbeschichtet
- Bohrspitze mit HW-Stegplatte für reduzierte Anforderungen
Vorteile
- ausrissfreie Lochränder durch negative Vorschneider
- sicheres Anbohren durch Zentrierspitze
- optimaler Spanauswurf durch Kunststoffbeschichtung
Hinweise
- Einstellschraube Ident-No. 001600 M5x10 DIN 551 zur genauen Längeneinstellung im Lieferumfang enthalten
- Einstellschraube Ident-No. 186017 M5x11,5 für Weeke Schnellspann-Bohrfutter muß separat bestellt werden
- Spannmittel: Kombi-Futter, Schnellwechsel-Futter
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
| 5 | 26 | 10 | 20 | 57.5 | 2+2 | R | 183374 | ||
| 5 | 26 | 10 | 20 | 57.5 | 2+2 | L | 183375 | ||
| 8 | 31 | 10 | 20 | 57.5 | 2+2 | R | 183376 | ||
| 8 | 31 | 10 | 20 | 57.5 | 2+2 | L | 183377 | ||
| 10 | 32 | 10 | 20 | 57.5 | 2+2 | R | 183378 | ||
| 10 | 32 | 10 | 20 | 57.5 | 2+2 | L | 183379 | ||
| 5 | 39 | 10 | 20 | 70 | 2+2 | R | 183380 | ||
| 5 | 39 | 10 | 20 | 70 | 2+2 | L | 183381 | ||
| 6 | 40 | 10 | 20 | 70 | 2+2 | R | 183382 | ||
| 6 | 40 | 10 | 20 | 70 | 2+2 | L | 183383 | ||
| 8 | 44 | 10 | 20 | 70 | 2+2 | R | 183384 | ||
| 8 | 44 | 10 | 20 | 70 | 2+2 | L | 183385 | ||
| 10 | 45 | 10 | 20 | 70 | 2+2 | R | 183386 | ||
| 10 | 45 | 10 | 20 | 70 | 2+2 | L | 183387 | ||
