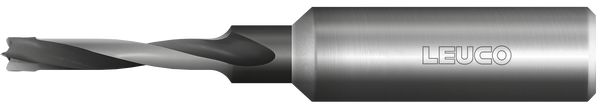

Dübelbohrer VHW - topline
Produkt

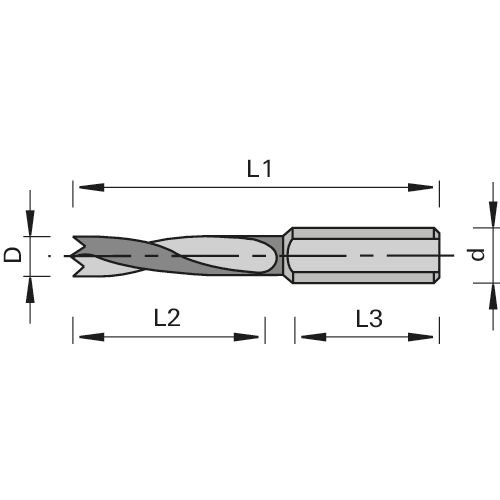

Zeichnung
-
-
- Vollhartmetall [VHW]
- MAN
Artikel
Beschreibung
Maschine / Anwendung
- Bohrautomaten
- CNC-Bearbeitungszentren
- zum ausrissfreien Bohren von Dübellöchern in Massivhölzern und Holzwerkstoffen
Ausführung
- spezielle Schneidengeometrie
- Zentrierspitze
- Bohrteil aus VHW in Feinkornqualität
- Weiterentwicklung der bisherigen topline HW-Ausführung
Vorteile
- bis zu 12-fache Standzeit im Vergleich zu herkömmlichen Dübelbohrern durch spezielles HW und speziellen Anschliff
- ausrissfreie Lochränder durch spezielle Schneidengeometrie
- sicheres Anbohren durch Zentrierspitze
- sehr guter Spanauswurf durch optimierte Spiralausführung
Hinweise
- Einstellschraube Ident-No. 001600 M5x10 DIN 551 zur genauen Längeneinstellung im Lieferumfang enthalten
- Einstellschraube Ident-No. 186017 M5x11,5 für Weeke Schnellspann-Bohrfutter muss separat bestellt werden
- Spannmittel: Kombi-Futter, Schnellwechsel-Futter
- andere Abmessungen möglich; Preis und Lieferzeit auf Anfrage
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||
| 5 | 30 | 8,0 | 19 | 57.5 | L | 185746 | ||
| 5 | 30 | 8,0 | 19 | 57.5 | R | 185745 | ||
| 4 | 20 | 10 | 27 | 57.5 | L | 185748 | ||
| 4 | 20 | 10 | 27 | 57.5 | R | 185747 | ||
| 5 | 25 | 10 | 27 | 57.5 | L | 185750 | ||
| 5 | 25 | 10 | 27 | 57.5 | R | 185749 | ||
| 6 | 25 | 10 | 27 | 57.5 | L | 185752 | ||
| 6 | 25 | 10 | 27 | 57.5 | R | 185751 | ||
| 8 | 25 | 10 | 27 | 57.5 | L | 185754 | ||
| 8 | 25 | 10 | 27 | 57.5 | R | 185753 | ||
| 10 | 30 | 10 | 27 | 57.5 | L | 185756 | ||
| 10 | 30 | 10 | 27 | 57.5 | R | 185755 | ||
| 4 | 20 | 10 | 30 | 70 | L | 185758 | ||
| 4 | 20 | 10 | 30 | 70 | R | 185757 | ||
| 5 | 35 | 10 | 30 | 70 | L | 185760 | ||
| 5 | 35 | 10 | 30 | 70 | R | 185759 | ||
| 6 | 35 | 10 | 30 | 70 | L | 185762 | ||
| 6 | 35 | 10 | 30 | 70 | R | 185761 | ||
| 8 | 35 | 10 | 30 | 70 | L | 185764 | ||
| 8 | 35 | 10 | 30 | 70 | R | 185763 | ||
| 10 | 35 | 10 | 30 | 70 | L | 185766 | ||
| 10 | 35 | 10 | 30 | 70 | R | 185765 | ||
