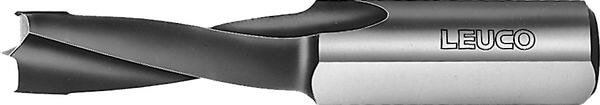

Dübelbohrer HW - ohne Rückenführung

Produkt

Zeichnung

  • Hartmetall [HW]
  • MAN

Artikel

Beschreibung

Maschine / Anwendung

  • Handbohrmaschinen
  • Bohrautomaten
  • CNC-Bearbeitungszentren
  • zum ausrissfreien Bohren von Dübellöchern in Massivhölzern und Holzwerkstoffen

Ausführung

  • 2 negative Vorschneider
  • Zentrierspitze
  • Spirale ohne Rückenführung
  • kunststoffbeschichtet
  • HW-bestückt

Vorteile

  • ausrissfreie Lochränder durch negative Vorschneider
  • sicheres Anbohren durch Zentrierspitze
  • optimaler Spanauswurf durch Kunststoffbeschichtung

Hinweise

  • Einstellschraube Ident-No. 001600 M5x10 DIN 551 zur genauen Längeneinstellung im Lieferumfang enthalten
  • Einstellschraube Ident-No. 186017 M5x11,5 für Weeke Schnellspann-Bohrfutter muß separat bestellt werden
  • Spannmittel: Kombi-Futter, Schnellwechsel-Futter

Tabellen- und Bildlegende...

Ø D
[mm] 		L2
[mm] 		Ø d
[mm] 		L3
[mm] 		L1
[mm] 		Z L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

4 27 10 27 57.5 2+2 L 003175
|
4 27 10 27 57.5 2+2 R 003174
|
4.5 27 10 27 57.5 2+2 L 177228
|
4.5 27 10 27 57.5 2+2 R 177227
|
5 27 10 27 57.5 2+2 L 003179
|
5 27 10 27 57.5 2+2 R 003178
|
5.1 27 10 27 57.5 2+2 L 177230
|
5.1 27 10 27 57.5 2+2 R 177229
|
5.2 27 10 27 57.5 2+2 L 167707
|
5.2 27 10 27 57.5 2+2 R 167708
|
6 27 10 27 57.5 2+2 L 003183
|
6 27 10 27 57.5 2+2 R 003182
|
7 27 10 27 57.5 2+2 L 003187
|
7 27 10 27 57.5 2+2 R 003186
|
8 27 10 27 57.5 2+2 L 003191
|
8 27 10 27 57.5 2+2 R 003190
|
8.2 27 10 27 57.5 2+2 L 167216
|
8.2 27 10 27 57.5 2+2 R 167213
|
9 27 10 27 57.5 2+2 L 003195
|
9 27 10 27 57.5 2+2 R 003194
|
10 27 10 27 57.5 2+2 L 003199
|
10 27 10 27 57.5 2+2 R 003198
|
10.5 27 10 27 57.5 2+2 L 182261
|
10.5 27 10 27 57.5 2+2 R 182262
|
11 27 10 27 57.5 2+2 L 177232
|
11 27 10 27 57.5 2+2 R 177231
|
12 27 10 27 57.5 2+2 L 003207
|
12 27 10 27 57.5 2+2 R 003206
|
4 35 10 30 70 2+2 L 173175
|
4 35 10 30 70 2+2 R 173174
|
4.5 35 10 30 70 2+2 L 182263
|
4.5 35 10 30 70 2+2 R 182264
|
5 35 10 30 70 2+2 L 003231
|
5 35 10 30 70 2+2 R 003230
|
5.1 35 10 30 70 2+2 L 182265
|
5.1 35 10 30 70 2+2 R 182266
|
5.5 35 10 30 70 2+2 L 182267
|
5.5 35 10 30 70 2+2 R 182268
|
6 35 10 30 70 2+2 L 003235
|
6 35 10 30 70 2+2 R 003234
|
7 35 10 30 70 2+2 L 167224
|
7 35 10 30 70 2+2 R 167219
|
7.5 35 10 30 70 2+2 L 182271
|
7.5 35 10 30 70 2+2 R 182272
|
8 35 10 30 70 2+2 L 003243
|
8 35 10 30 70 2+2 R 003242
|
8.1 35 10 30 70 2+2 L 182273
|
8.1 35 10 30 70 2+2 R 182274
|
8.2 35 10 30 70 2+2 L 182275
|
8.2 35 10 30 70 2+2 R 182276
|
8.5 35 10 30 70 2+2 L 182277
|
8.5 35 10 30 70 2+2 R 182278
|
9 35 10 30 70 2+2 L 167225
|
9 35 10 30 70 2+2 R 167220
|
10 35 10 30 70 2+2 L 003251
|
10 35 10 30 70 2+2 R 003250
|
10.2 35 10 30 70 2+2 L 182279
|
10.2 35 10 30 70 2+2 R 182280
|
11 35 10 30 70 2+2 L 167226
|
11 35 10 30 70 2+2 R 167221
|
12 35 10 30 70 2+2 L 167227
|
12 35 10 30 70 2+2 R 167222
|
13 35 10 30 70 2+2 L 183042
|
13 35 10 30 70 2+2 R 183043
|
14 35 10 30 70 2+2 L 183044
|
14 35 10 30 70 2+2 R 183045
|
16 35 10 30 70 2+2 L 183046
|
16 35 10 30 70 2+2 R 183047
|
5 44 10 30 77 2+2 L 167233
|
5 44 10 30 77 2+2 R 167228
|
6 44 10 30 77 2+2 L 167234
|
6 44 10 30 77 2+2 R 167229
|
8 44 10 30 77 2+2 L 167235
|
8 44 10 30 77 2+2 R 167230
|
10 44 10 30 77 2+2 L 167236
|
10 44 10 30 77 2+2 R 167231
|
12 44 10 30 77 2+2 L 173181
|
12 44 10 30 77 2+2 R 173180
|
