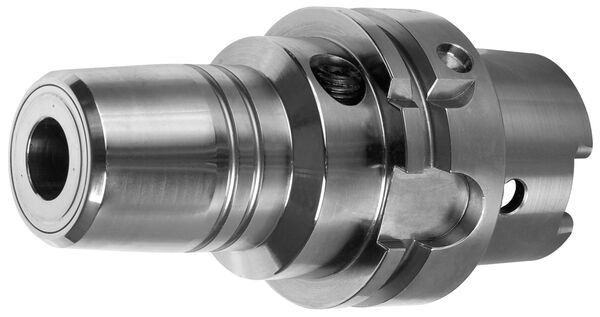

187210 - Hydro-Dehnspannfutter
Produkt

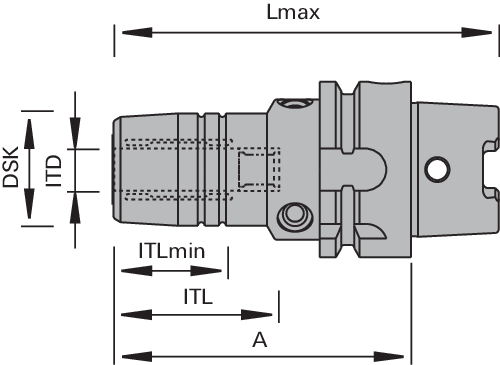

Zeichnung
Technische Daten
Beschreibung
Maschine / Anwendung
- zum präzisen Spannen von Schaftwerkzeugen mit zylindrischem Schaft
Ausführung
Vorteile
- Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
- hohe Prozesssicherheit, lange Standwege und hohe Bearbeitungsqualität durch sehr hohe Rundlauf- und Wiederholgenauigkeit
- Schwingungs-/Vibrationsabsorbierend aufgrund hydraulischer Spannung
Hinweise
| Merkmal | Wert | |
|---|---|---|
| Ø d1 = Aufnahmegröße werkstückseitig | 12 [mm] | |
| L2 = Nutzlänge | 46 [mm] | |
| Ø d = Aufnahmegröße maschinenseitig | HSK 63A [mm] | |
| Ø D = Durchmesser | 32 [mm] | |
| a = Abstand zur Maschine | 85 [mm] | |
| Gewicht = Gewicht | 1.08 [kg] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
