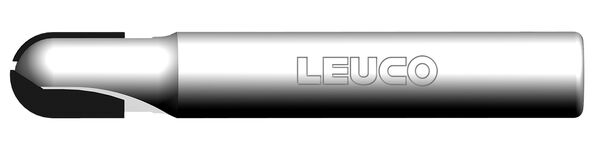

186932 - CM040 Kugelfräser DP
Produkt
Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Einsatz auf CNC- und Gantry-Maschinen
- zum Abzeilen, Kopierfräsen oder Nuten geeignet
Ausführung
- standardmäßig mit wechselndem Achswinkel
- auch mit einseitigem oder neutralem Achswinkel verfügbar
- je nach Anforderung mit einseitigem Achswinkel oder kürzerer Schneidenlänge
Vorteile
- sehr ruhiger Lauf durch wechselnden Achswinkel
Hinweise
- je nach Anforderung mit einseitigem Achswinkel oder kürzerer Schneidenlänge
- weitere Abmessungen und Konfigurationen auf Anfrage

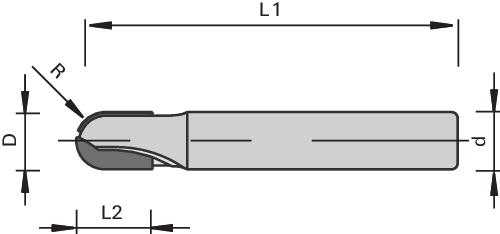

| Merkmal | Wert | |
|---|---|---|
| R = Radius | 3 [mm] | |
| Ø D = Flugkreisdurchmesser | 6 [mm] | |
| L2 = Schnittbreite | 10 [mm] | |
| Ø d = Schaftdurchmesser | 6,0 [mm] | |
| L1 = Gesamtlänge | 65 [mm] | |
| Z = Zähnezahl | 1+1 | |
| Drallrichtung = Drallrichtung | positiv/negativ | |
| Achs∡ = Achswinkel | 3 [°] | |
| Type = Type | A | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
