187810 - CM010 Vielzahnfräser VHW

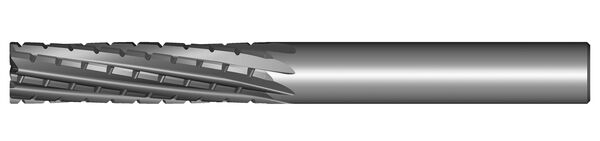

Produkt

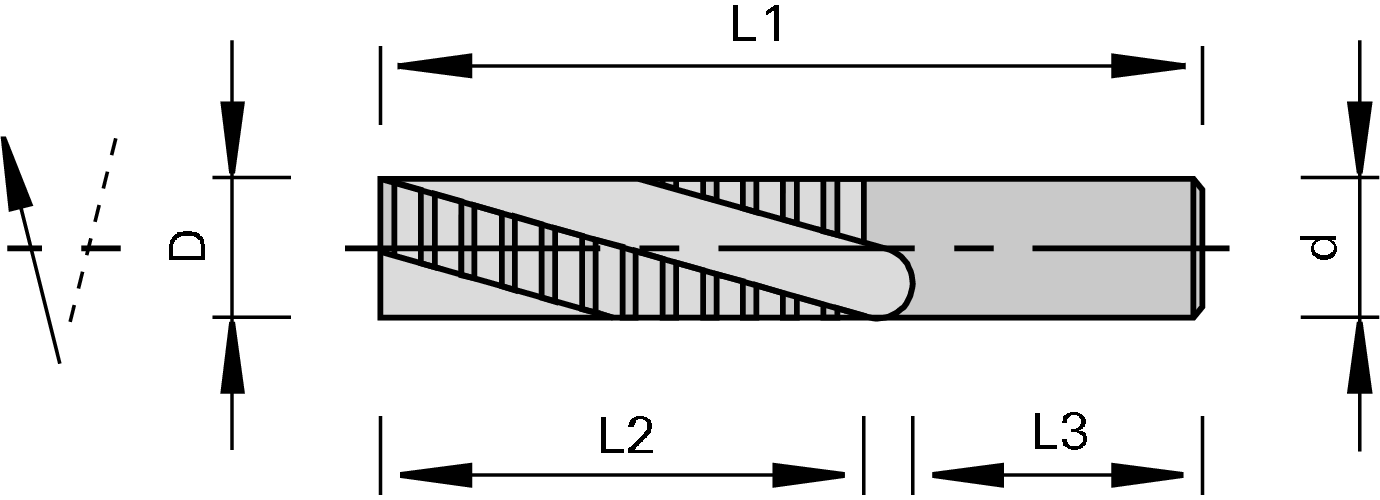

Zeichnung
-
- Vollhartmetall [VHW]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Einsatz auf CNC- und Gantry-Maschinen sowie Robotern
- zum Eintauchen bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Ausführung
- mit schiebendem oder ziehendem Schnitt verfügbar
Vorteile
- spezielle Werkzeuggeometrie für ruhigen Lauf, auch bei dünnen Bauteilen und schwierigen Werkstückspannungen
- reduzierte Schnittkräfte durch Spanbrecher und sehr scharfe Schneiden sorgen für beste Bearbeitungsqualität
- hohe Standzeiten durch feinstkorn Hartmetall
Hinweise
- weitere Abmessungen und Konfigurationen auf Anfrage
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 6 [mm] | |
| L2 = Schnittbreite | 20 [mm] | |
| Ø d = Schaftdurchmesser | 6 [mm] | |
| L3 = Schaftlänge | 38 [mm] | |
| L1 = Gesamtlänge | 60 [mm] | |
| Z = Zähnezahl | 8 | |
| Drallrichtung = Drallrichtung | positiv | |
| Achs∡ = Achswinkel | 10 [°] | |
| Type = Type | A | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
